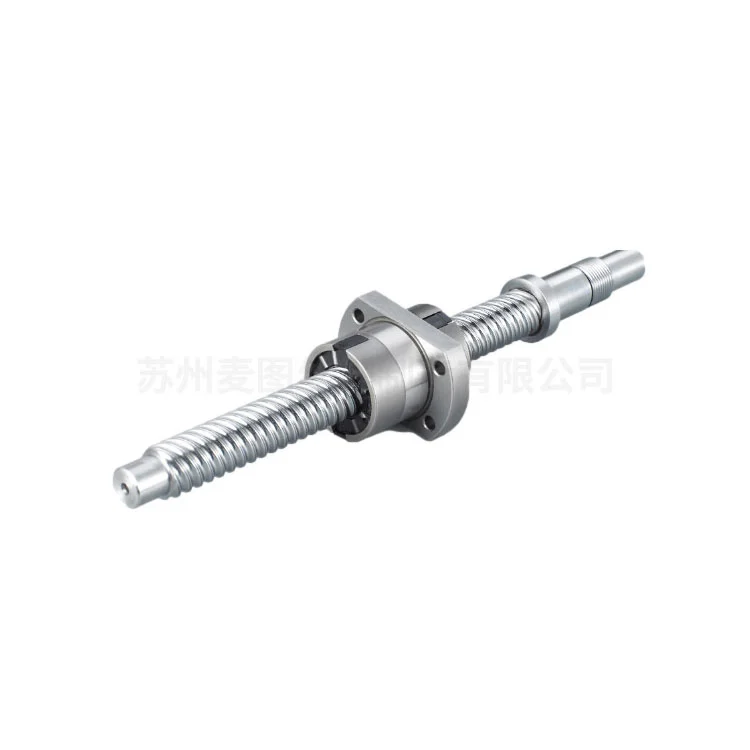

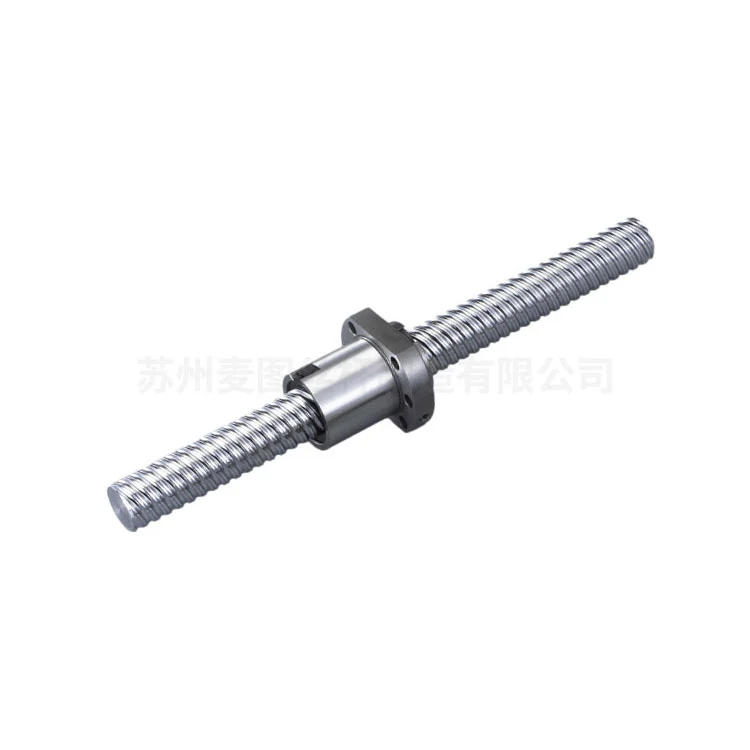

Vít bi cán tiêu chuẩn
Maitu là nhà sản xuất Vít bi cán tiêu chuẩn chuyên nghiệp. Chúng tôi duy trì đủ hàng tồn kho bao gồm vít bi và đai ốc tiêu chuẩn ở nhiều hình dạng, dây dẫn và cấp độ chính xác khác nhau. Chúng tôi cam kết sản xuất các sản phẩm vít bi chất lượng cao và đã tạo ra chuỗi cung ứng hoàn chỉnh của riêng mình. Chào mừng bạn đến liên hệ với chúng tôi!
Vít bi cuộn tiêu chuẩn của Maitu này là một bộ phận cơ khí chính xác được thiết kế để chuyển đổi chuyển động quay thành chuyển động tuyến tính với hiệu quả và độ chính xác đặc biệt. Theo quy định của nguyên tắc kỹ thuật, vít bi hoạt động theo cơ chế tiếp xúc lăn. Vòng bi tuần hoàn có thể giảm thiểu ma sát giữa trục vít và đai ốc. So với vít me hình thang, thiết kế này mang lại hiệu quả cơ học cao hơn rất nhiều (thường đạt trên 90%).
Tính năng kỹ thuật
1. Các ren vít được hình thành thông qua quy trình cán nguội chính xác và quy trình này giúp tăng cường độ cứng bề mặt và tính liên tục của cấu trúc hạt trong khi vẫn duy trì hiệu quả chi phí cho sản xuất khối lượng từ trung bình đến cao.
2. Được thiết kế với thiết kế đai ốc nhỏ gọn kết hợp các kênh hồi bóng và bộ làm lệch hướng, nhờ đó chúng ta có thể đảm bảo sự tuần hoàn trơn tru của các quả bóng chịu lực dưới các tải trọng và tốc độ khác nhau.
3. Cơ chế tải trước tùy chọn (ví dụ: đai ốc đôi hoặc dây dẫn bù) loại bỏ phản ứng ngược dọc trục. Ngoài ra, chúng còn cho phép lặp lại vị trí chính xác.
Ưu điểm về hiệu suất
Quá trình cán nguội tạo ra ứng suất dư nén trên bề mặt trục vít, cải thiện đáng kể:
Tuổi thọ mỏi: Độ bền được nâng cao dưới tải trọng động, với các tính toán tuổi thọ định mức theo tiêu chuẩn tuổi thọ L10.
Độ cứng: Độ cứng được tối ưu hóa cho các ứng dụng đòi hỏi độ phản hồi cao và biến dạng tối thiểu.
Vận hành êm ái: Bề mặt hoàn thiện vượt trội (thường Ra ≤ 0,4 μm) giúp giảm độ rung và tiếng ồn.
Thông số vật liệu
| Trục vít: | Thép crom cacbon cao (SCM435/SNCM220) được tôi cứng hoàn toàn đạt HRC 58-62. |
| Nhà ở hạt: | Thép hợp kim có lớp phủ oxit đen hoặc kẽm-niken để chống ăn mòn. |
| Quả bóng: | Thép crom loại 100 (GCr15) với các chất thay thế gốm tùy chọn cho các ứng dụng tốc độ cao. |
Các ngành ứng dụng
Máy công cụ CNC và robot công nghiệp
Hệ thống truyền động hàng không vũ trụ
Thiết bị chẩn đoán hình ảnh và tự động y tế
Xử lý wafer bán dẫn và in thạch bản
Dây chuyền lắp ráp ắc quy xe điện
Vít bi cuộn tiêu chuẩn Maitu của chúng tôi đã vượt qua quá trình kiểm tra nghiêm ngặt về độ chính xác của vị trí. Đó là lý do tại sao chúng tôi có thể đảm bảo tuân thủ các cấp độ chính xác công nghiệp (C3-C7). Bằng cách kết hợp tính tiết kiệm ren cuộn với hiệu suất của vít bi, sản phẩm này mang đến giải pháp tối ưu cho các ngành công nghiệp tự động hóa nơi độ chính xác, tuổi thọ và tổng chi phí sở hữu rất nhạy cảm.

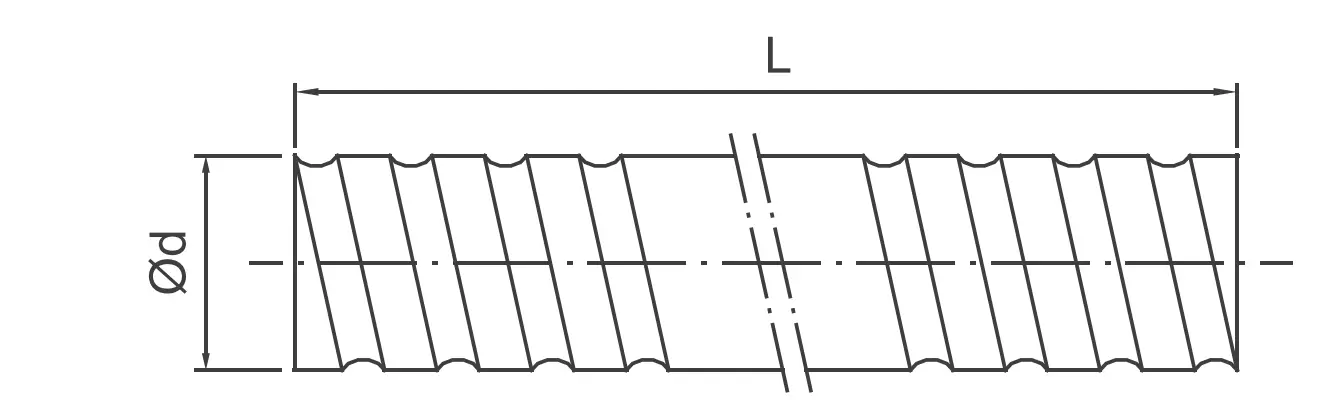

Thông số sản xuất
| Kiểu | Lớp chính xác | Phương hướng | Bắt đầu | Mã số | Loại đai ốc | Chiều dài giới hạn | ||
| d | Chỉ huy | Hạt Đá | Phải/Trái | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | bạn, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V, tôi, bạn | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | tôi, bạn | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V, tôi, bạn | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Tại sao chọn chúng tôi?
Độ bền cấp công nghiệp (HRC 58-62):
Vít bi cán tiêu chuẩn của chúng tôi được chế tạo từ thép crom cacbon cao SCM435/SNCM220, được tôi cứng để đạt được độ cứng bề mặt HRC 58-62. Điều này đảm bảo khả năng chống mài mòn đặc biệt và duy trì cấp độ chính xác C3-C7 trong suốt thời gian sử dụng kéo dài, ngay cả trong môi trường chu kỳ hiệu suất cao như gia công CNC hoặc dòng pin EV.
Tỷ lệ chi phí trên hiệu suất được tối ưu hóa:
Bằng cách sử dụng quy trình cán nguội tiên tiến, chúng tôi cung cấp giải pháp thay thế hiệu quả về mặt chi phí cho vít mài mà không ảnh hưởng đến hiệu suất cơ học. Với hiệu suất cơ học ≥ 90% và độ hoàn thiện bề mặt Ra ≤ 0,4 μm, vít bi cán của chúng tôi mang lại chuyển động mượt mà cần thiết cho các ứng dụng y tế và bán dẫn với chi phí mài chỉ bằng một phần nhỏ.
Chuyên môn sản xuất và tùy chỉnh có thể mở rộng:
Với 10 dây chuyền sản xuất chuyên dụng và lịch sử phát triển hơn 16.000 loại vít, Maitu vượt trội ở cả hoạt động tiêu chuẩn hóa khối lượng lớn và các tùy chỉnh OEM phức tạp. Hệ thống theo dõi ERP tự phát triển của chúng tôi đảm bảo rằng mọi yêu cầu chì, đường kính hoặc gia công cuối tùy chỉnh đều được thực hiện với độ chính xác không có sai sót.
Đã xác minh tuân thủ chất lượng và phạm vi tiếp cận toàn cầu:
Là nhà sản xuất được chứng nhận ISO 9001 với hơn 12 năm kinh nghiệm xuất khẩu, chúng tôi đã phục vụ hơn 5.000 khách hàng toàn cầu. Vị trí chiến lược của chúng tôi ở Tô Châu và Đông Quan cho phép chúng tôi tận dụng chuỗi cung ứng hoàn thiện, đảm bảo rằng chúng tôi cung cấp các bộ phận truyền động hiệu suất cao đáp ứng các tiêu chuẩn quốc tế ISO 3408 và JIS B1192.
Tham khảo đai ốc vít bi
Để biết thêm chi tiết và các loại đai ốc khác, vui lòng liên hệ với chúng tôi.
Câu hỏi thường gặp: Mối quan tâm kỹ thuật chính
1. Quá trình cán nguội ảnh hưởng như thế nào đến tuổi thọ mỏi của vít bi Maitu?
Quy trình cán nguội chính xác của chúng tôi không chỉ tạo ra các sợi; nó gây ra ứng suất dư nén trên bề mặt trục vít và duy trì tính liên tục của cấu trúc hạt. Điều này giúp tăng cường đáng kể độ bền mỏi so với chỉ cắt, cho phép sản phẩm của chúng tôi đáp ứng hoặc vượt quá tiêu chuẩn tuổi thọ L10 khi chịu tải động, nghĩa là ít phải thay thế hơn và TCO (Tổng chi phí sở hữu) thấp hơn cho người dùng cuối.
2. Maitu có thể cung cấp các phương pháp xử lý bề mặt chuyên dụng cho môi trường ăn mòn hoặc phòng sạch không?
Tuyệt đối. Chúng tôi cung cấp các lớp phủ vỏ đai ốc khác nhau, bao gồm oxit đen và mạ kẽm-niken, để tăng cường khả năng chống ăn mòn. Đối với các môi trường tốc độ cao hoặc nhạy cảm (như xử lý chất bán dẫn), chúng tôi cũng cung cấp vòng bi gốm tùy chọn để giảm sự giãn nở nhiệt và loại bỏ nhu cầu bôi trơn truyền thống có thể gây ô nhiễm.
3. Cấp độ chính xác nào được đảm bảo cho dòng sản phẩm cán đai ốc tiêu chuẩn của bạn?
Vít bi cán tiêu chuẩn của chúng tôi thường đạt cấp độ C7 và C5, với khả năng đạt cấp độ C3 cho các ứng dụng cụ thể có độ chính xác cao. Mỗi lô đều trải qua quá trình kiểm tra nghiêm ngặt về độ chính xác vị trí và độ phản ứng dọc trục. Nếu ứng dụng của bạn không yêu cầu phản ứng ngược, chúng tôi có thể tích hợp các cơ chế tải trước (chẳng hạn như dây dẫn bù) để đảm bảo độ cứng tối đa.
4. Maitu xử lý việc xác nhận kỹ thuật cho các bản vẽ OEM tùy chỉnh như thế nào?
Mỗi dự án tùy chỉnh đều bắt đầu bằng việc kiểm tra kỹ thuật bởi nhóm kỹ thuật gồm 10 thành viên của chúng tôi. Chúng tôi xem xét bản vẽ CAD của bạn về độ đồng tâm, khả năng tương thích cấu hình ren và sự phù hợp của vật liệu (ví dụ: PEEK hoặc Thép không gỉ cho các ngành cụ thể). Chúng tôi đưa ra xác nhận chính thức và thường chia sẻ video sản xuất trong giai đoạn sản xuất để đảm bảo sản phẩm cuối cùng hoàn toàn phù hợp với thông số thiết kế của bạn.
