Vít bi cán lớn
Maitu cung cấp Vít bi cán lớn chất lượng cho khách hàng toàn cầu. Chúng tôi có nhiều kinh nghiệm trong ngành và đã thiết lập chuỗi cung ứng sản xuất vít bi lăn hoàn chỉnh của riêng mình. Hệ thống điều khiển này đảm bảo hiệu suất ổn định và đáng tin cậy của tất cả các vít bi của chúng tôi.
Vít bi cuộn chì lớn Maitu này của Trung Quốc được thiết kế đặc biệt cho các ứng dụng yêu cầu chuyển động tuyến tính tốc độ cao mà không ảnh hưởng đến hiệu suất cơ học. Vít bi này có thiết kế dây dẫn lớn hơn nên có thể mang lại hành trình tuyến tính lớn hơn trên mỗi vòng quay để cho phép thời gian chu kỳ nhanh hơn. Nó giúp tăng cường đáng kể năng suất trong các hệ thống tự động.
Đặc tính sản phẩm chính
Khả năng tốc độ cao: Đạt được chuyển động tuyến tính nhanh chóng với đầu vào xoay tối thiểu
Thiết kế đầu vít được tối ưu hóa: Cung cấp tốc độ tuyến tính cao hơn đáng kể so với vít bi tiêu chuẩn
Hiệu suất được duy trì: Duy trì hiệu suất cơ học trên 90% mặc dù kích thước chì tăng lên
Cấu trúc chắc chắn: Được thiết kế để xử lý các lực quán tính liên quan đến hoạt động tốc độ cao
Thông số kỹ thuật
Tùy chọn chì từ 20mm đến 50mm, vượt quá thông số kỹ thuật tiêu chuẩn
Có sẵn đường kính từ 12mm đến 63mm
Cấp độ chính xác từ C5 đến C7 được cân bằng cho các ứng dụng tốc độ cao
Cấu hình khách hàng tiềm năng tùy chỉnh để phù hợp với yêu cầu vận tốc cụ thể
Điểm mạnh của chuỗi cung ứng
Hàng tồn kho ổn định của các thông số kỹ thuật chì lớn phổ biến
Thời gian thực hiện ngắn hơn 30% đối với cấu hình khách hàng tiềm năng tùy chỉnh so với tiêu chuẩn ngành
Tích hợp dọc từ xử lý vật liệu đến lắp ráp cuối cùng
Chất lượng ổn định được duy trì thông qua môi trường sản xuất được kiểm soát
Ưu điểm về hiệu suất
Cấu hình dây dẫn lớn cho phép:
Giảm thời gian chu kỳ trong các quy trình tự động
Tốc độ quay thấp hơn cho vận tốc tuyến tính tương đương
Thiết kế hệ thống nhỏ gọn thông qua các bộ phận truyền động được giảm thiểu
Cải thiện phản ứng động trong các ứng dụng định vị nhanh
Năng lực sản xuất và cung ứng
Hệ thống sản xuất tích hợp của Maitu đảm bảo cung cấp đáng tin cậy các loại vít me bi cỡ lớn:
Dây chuyền sản xuất chuyên dụng cho cấu hình dây dẫn lớn
Quy trình sản xuất linh hoạt đáp ứng các yêu cầu về chì đặc biệt
Kho nguyên vật liệu hỗ trợ lập kế hoạch sản xuất nhanh chóng
Các giao thức thử nghiệm toàn diện xác nhận hiệu suất tốc độ cao
Ứng dụng điển hình
Máy đóng gói tốc độ cao
Hệ thống lắp ráp tự động
Thiết bị xử lý vật liệu
Máy in và chuyển đổi
Robot công nghiệp yêu cầu định vị nhanh
Vít bi cán lớn của Maitu kết hợp kỹ thuật tiên tiến với chuyên môn sản xuất để cung cấp giải pháp cho những thách thức tự động hóa tốc độ cao. Maitu có phương pháp sản xuất tích hợp và hỗ trợ kỹ thuật. Chúng tôi có thể đảm bảo lựa chọn tối ưu và hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi khắt khe. Chúng tôi hoan nghênh các yêu cầu đối với cả cấu hình dây dẫn lớn tiêu chuẩn và tùy chỉnh, đồng thời đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi đã hỗ trợ rất nhiều nhu cầu.
Thông số sản xuất
| Kiểu | Lớp chính xác | Phương hướng | Bắt đầu | Mã số | Loại đai ốc | Chiều dài giới hạn | ||
| d | Chỉ huy | Hạt Đá | Phải/Trái | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | bạn, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V, tôi, bạn | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | tôi, bạn | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V, tôi, bạn | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||

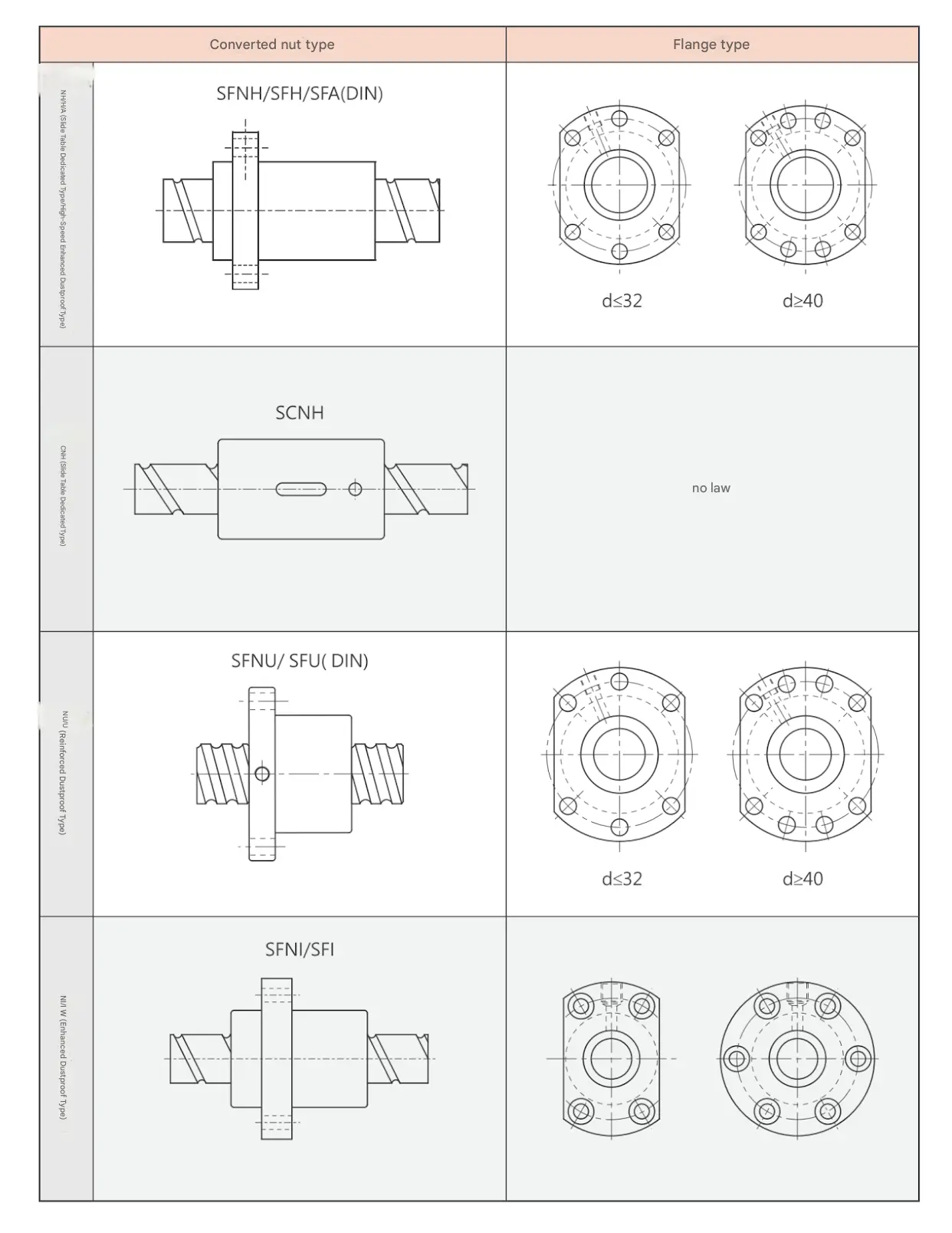

Tham khảo đai ốc vít bi
Tại sao chọn Maitu?
Hiệu suất & Hiệu suất Tốc độ Cao
Sản phẩm của chúng tôi được thiết kế cho các ứng dụng đòi hỏi tốc độ tuyến tính cực cao. Với chì có phạm vi từ 20mm đến 100mm, chúng đạt được tốc độ tuyến tính cực cao trong khi vẫn duy trì tốc độ động cơ trong phạm vi lý tưởng. Điều này có nghĩa là hệ thống tự động hóa của bạn có thể rút ngắn thời gian chu kỳ và tăng đáng kể sản lượng của nhà máy.
Thời gian thực hiện nhanh hơn 30%
Tận dụng khả năng tích hợp dọc của hai cơ sở sản xuất cốt lõi của chúng tôi ở Tô Châu và Đông Quản, chúng tôi cung cấp thời gian giao hàng tùy chỉnh phi tiêu chuẩn cho các thông số kỹ thuật đầu mối lớn nhanh hơn 30% so với mức trung bình của ngành. Chúng tôi duy trì lượng tồn kho nguyên liệu thô dồi dào, cho phép chúng tôi nhanh chóng đáp ứng thời hạn chặt chẽ của ngành công nghiệp máy móc và robot đóng gói cao cấp.
Công nghệ cán chính xác
Maitu sử dụng quy trình cán nguội tiên tiến, kết hợp với thép hợp kim cường độ cao, đảm bảo duy trì hiệu suất cơ học trên 90% ngay cả dưới tác động quán tính cao của thông số chì lớn. Ngay cả trong các tình huống định vị tốc độ cao với chu kỳ khởi động-dừng thường xuyên, nó vẫn duy trì độ ổn định về độ chính xác ở mức C5-C7.
Hơn 12 năm chuyên môn kỹ thuật
Từ Thượng Hải đến Tô Châu đến Đông Quan, chúng tôi có hơn 12 năm kinh nghiệm trong lĩnh vực R&D truyền động tuyến tính. Đội ngũ kỹ thuật của chúng tôi đã cung cấp hơn 16.000 giải pháp cho khách hàng toàn cầu, cho phép chúng tôi đề xuất tổ hợp đường kính chì và vít phù hợp nhất cho nhu cầu đáp ứng động của robot tốc độ cao, giảm rủi ro thiết kế.
Câu hỏi thường gặp
1. Ưu điểm cụ thể của Vít me bi cán lớn trong các ứng dụng so với thông số kỹ thuật tiêu chuẩn là gì?
Thiết kế dây dẫn lớn cho phép tốc độ di chuyển tuyến tính cực cao ở tốc độ quay thấp hơn. Điều này không chỉ làm giảm hao mòn cơ học và sinh nhiệt mà còn tránh hiện tượng "cộng hưởng" của trục vít một cách hiệu quả khi vận hành ở khoảng cách xa, tốc độ cao, khiến nó đặc biệt thích hợp cho robot xếp pallet, máy đóng gói tốc độ cao và hệ thống xử lý vật liệu.
2. Momentive hỗ trợ những thông số kỹ thuật tùy chỉnh nào?
Chúng tôi cung cấp nhiều lựa chọn đa dạng với đường kính từ 12mm đến 63mm và dẫn đến 100mm. Ngoài ra, chúng tôi hỗ trợ các luồng khởi động nhiều lần tùy chỉnh cho các yêu cầu tải khác nhau. Bạn có thể chọn loại đai ốc thích hợp (chẳng hạn như loại Y hoặc loại V) dựa trên những hạn chế về không gian và yêu cầu về tốc độ động của thiết bị của bạn.
3. Làm thế nào để bạn đảm bảo cân bằng vận hành và cân bằng áp suất trong các chuyển động hành trình chì lớn?
Chuyển động tốc độ cao đặt ra yêu cầu cực kỳ cao về độ cân bằng động của vít me. Maitu đảm bảo quá trình tuần hoàn bóng trơn tru trong quá trình vận hành tốc độ cao thông qua việc kiểm soát đồng trục nghiêm ngặt của gia công đầu trục và thiết kế hệ thống tuần hoàn hành trình chì lớn chuyên dụng. Trước khi xuất xưởng, mỗi vít bi cán chì lớn đều trải qua quá trình phân tích tiếng ồn và kiểm tra độ ổn định khi vận hành để loại bỏ nguy cơ rung khi vận hành tốc độ cao.
4. Bạn có khả năng hỗ trợ các đơn đặt hàng vít me có hành trình chì lớn và dài không?
Đúng. Theo bảng thông số sản phẩm, chiều dài gia công của chúng tôi có thể đạt tới 7.000mm (tùy theo đường kính). Kết hợp với 10 dây chuyền sản xuất của chúng tôi ở Tô Châu và Đông Quan, chúng tôi có thể cung cấp các sản phẩm tùy chỉnh với nét dài và dây dẫn lớn một cách đáng tin cậy, đồng thời cung cấp chứng nhận chất lượng ISO 9001 tương ứng và tài liệu kiểm tra chi tiết.
Để biết thêm chi tiết và các loại đai ốc khác, vui lòng liên hệ với chúng tôi.
