Vít bi cuộn đôi
Vít bi cuộn đôi đai ốc của Maitu là một bộ phận cơ khí có độ chính xác cao, được chế tạo một cách chuyên nghiệp để chuyển chuyển động quay thành chuyển động tuyến tính với hiệu quả vượt trội và độ chính xác tuyệt đối. Chúng tôi có một hệ thống sản xuất hoàn thiện và chuỗi cung ứng sản xuất vít bi, cho phép chúng tôi nhanh chóng cung cấp các giải pháp sản xuất và giao hàng, v.v.
Bắt nguồn từ các khái niệm kỹ thuật cốt lõi, vít bi cuộn đai ốc đôi chất lượng của Maitu dựa trên cơ chế tiếp xúc lăn—vòng bi tuần hoàn giúp giảm ma sát giữa trục vít và đai ốc ở mức tối thiểu. Thiết kế cải tiến này vượt trội hơn vít me hình thang một khoảng đáng kể, có hiệu suất cơ học từ 90% trở lên. Do đó, nó đã trở thành sự lựa chọn không thể thay thế cho các ứng dụng đòi hỏi độ chính xác, độ tin cậy và tiết kiệm năng lượng là không thể thương lượng.
Điểm nổi bật về mặt kỹ thuật
1. Các ren trên vít được tạo ra thông qua kỹ thuật cán nguội chính xác. Quá trình này tăng cường độ cứng bề mặt và đảm bảo cấu trúc hạt đồng nhất, đồng thời duy trì chi phí ở mức có thể quản lý được cho các hoạt động sản xuất với khối lượng từ trung bình đến cao.
2. Đai ốc có thiết kế tiết kiệm không gian tích hợp với các kênh trả bóng và bộ làm lệch hướng. Thiết lập này đảm bảo quá trình tuần hoàn bóng liền mạch, ngay cả khi chịu tải trọng và tốc độ vận hành dao động.
3. Các giải pháp tải trước có thể lựa chọn—chẳng hạn như cấu hình đai ốc đôi hoặc dây dẫn bù—loại bỏ hiệu quả phản ứng ngược dọc trục, mang lại khả năng lặp lại vị trí đặc biệt cho các nhiệm vụ đòi hỏi khắt khe.
4.Được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn ISO 3408 và JIS B1192, đảm bảo độ chính xác về kích thước nhất quán và hiệu suất đáng tin cậy trên tất cả các đơn vị.
Lợi ích hiệu suất chính
Quá trình cán nguội truyền ứng suất dư nén lên bề mặt vít, dẫn đến những cải tiến đáng chú ý ở ba lĩnh vực quan trọng:
1. Kéo dài tuổi thọ mỏi: Độ bền được nâng cao trong điều kiện tải động, với tuổi thọ định mức được tính toán theo công thức tuổi thọ L10 tiêu chuẩn ngành.
2. Độ cứng vượt trội: Đặc tính độ cứng được tối ưu hóa làm cho vít bi này trở nên lý tưởng cho các ứng dụng yêu cầu khả năng phản hồi nhanh và biến dạng cấu trúc tối thiểu.
3. Vận hành êm ái, êm ái: Bề mặt hoàn thiện cao cấp (với giá trị Ra thường ≤ 0,4 μm) giảm thiểu độ rung và giảm tiếng ồn khi vận hành, nâng cao hiệu suất tổng thể của hệ thống.
Thông số vật liệu
| Trục vít: | Thép crom cacbon cao (SCM435/SNCM220) được tôi cứng hoàn toàn đạt HRC 58-62. |
| Nhà ở hạt: | Thép hợp kim có lớp phủ oxit đen hoặc kẽm-niken để chống ăn mòn. |
| Quả bóng: | Thép crom loại 100 (GCr15) với các chất thay thế gốm tùy chọn cho các ứng dụng tốc độ cao. |
Các ngành ứng dụng
Máy công cụ CNC và robot công nghiệp
Hệ thống truyền động hàng không vũ trụ
Thiết bị chẩn đoán hình ảnh và tự động y tế
Xử lý wafer bán dẫn và in thạch bản
Dây chuyền lắp ráp ắc quy xe điện
Vít bi cuộn đai ốc đôi của chúng tôi trải qua quá trình kiểm tra nghiêm ngặt về độ chính xác vị trí. Và điều này có thể đảm bảo tuân thủ các cấp độ chính xác công nghiệp (C3-C7). Bằng cách kết hợp tính tiết kiệm ren cuộn với hiệu suất của vít bi, sản phẩm này mang đến giải pháp tối ưu cho các ngành công nghiệp tự động hóa nơi độ chính xác, tuổi thọ và tổng chi phí sở hữu rất nhạy cảm.

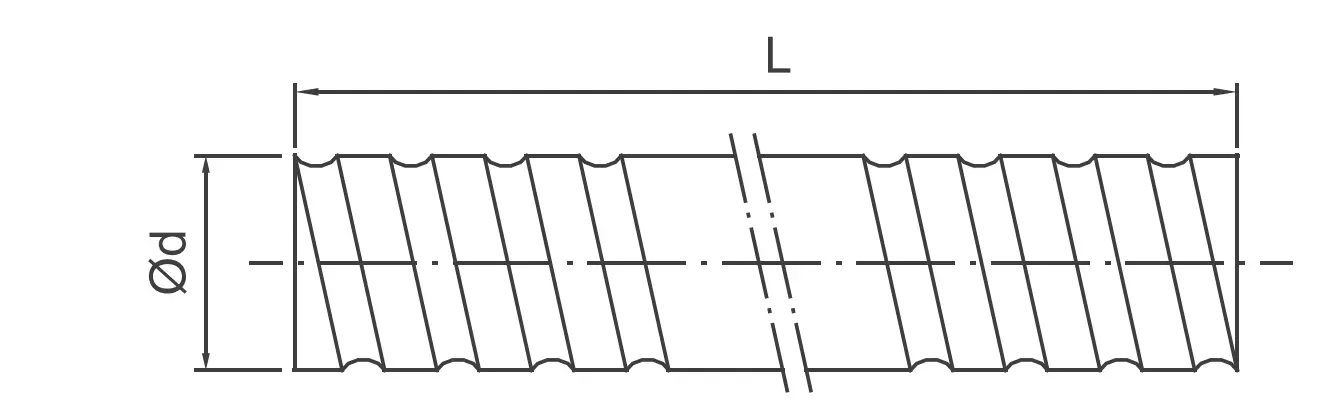

Thông số sản xuất
| Kiểu | Lớp chính xác | Phương hướng | Bắt đầu | Mã số | Loại đai ốc | Chiều dài giới hạn | ||
| d | Chỉ huy | Hạt Đá | Phải/Trái | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | bạn, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V, tôi, bạn | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | tôi, bạn | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V, tôi, bạn | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Tại sao chọn Maitu cho nhu cầu của bạn?
Kỹ thuật xuất sắc và thành tích đã được chứng minh:
Với hơn 12 năm kinh nghiệm sản xuất chuyên biệt (bắt nguồn từ di sản 20 năm ở Thượng Hải), Maitu đã cung cấp thành công hơn 16.000 loại cấu hình vít. Chúng tôi không chỉ bán các bộ phận; chúng tôi cung cấp các giải pháp điều khiển chuyển động được hỗ trợ bởi lịch sử phục vụ hơn 5.000 khách hàng toàn cầu.
Độ chính xác không phản ứng ngược với công nghệ đai ốc đôi:
Vít bi lăn đai ốc đôi của chúng tôi được thiết kế để loại bỏ phản ứng ngược dọc trục thông qua các giải pháp tải trước có thể lựa chọn. Không giống như các đai ốc đơn tiêu chuẩn, cấu hình đai ốc đôi của chúng tôi mang lại khả năng lặp lại vị trí vượt trội và độ cứng được nâng cao, khiến chúng trở thành giải pháp thay thế tối ưu về mặt chi phí cho các vít nối đất đắt tiền cho các yêu cầu về độ chính xác C5-C7.
Tính toàn vẹn của vật liệu cao cấp và hoàn thiện bề mặt:
Chúng tôi sử dụng thép crom cacbon cao SCM435/SNCM220, được tôi cứng tới HRC 58-62. Kết hợp với kỹ thuật cán nguội chính xác của chúng tôi và độ hoàn thiện bề mặt Ra ≤ 0,4 μm, vít của chúng tôi mang lại tuổi thọ mỏi L10 kéo dài và hiệu suất cơ học vượt quá 90%, giúp giảm đáng kể Tổng chi phí sở hữu (TCO).
Truy xuất nguồn gốc nâng cao thông qua ERP tự phát triển:
Chất lượng là một khoa học, không phải ngẫu nhiên. Maitu sử dụng hệ thống ERP độc quyền để theo dõi mọi giai đoạn sản xuất—từ xử lý nhiệt nguyên liệu thô đến thử nghiệm động cuối cùng. Điều này đảm bảo rằng mọi lô hàng đều tuân thủ nghiêm ngặt các tiêu chuẩn ISO 3408 và JIS B1192, mang đến cho khách hàng sự minh bạch hoàn toàn và chất lượng nhất quán.
Câu hỏi thường gặp
1. Làm thế nào Maitu đảm bảo cấp độ chính xác của vít bi cán so với vít me đất?
Mặc dù vít mài thường được sử dụng để có độ chính xác cực cao, nhưng công nghệ cán nguội tiên tiến của Maitu kết hợp với Hệ thống tải trước đai ốc đôi của chúng tôi cho phép chúng tôi đạt được cấp độ chính xác từ C5 đến C7. Điều này mang lại giải pháp hiệu suất cao với mức giá thấp hơn đáng kể, lý tưởng cho tự động hóa và robot trong đó cả độ chính xác và ngân sách đều là những yếu tố quan trọng.
2. Bạn có thể cung cấp gia công cuối tùy chỉnh theo bản vẽ CAD cụ thể của chúng tôi không?
Đúng. Chúng tôi vận hành 10 dây chuyền sản xuất chuyên dụng được trang bị máy tiện CNC có độ chính xác cao dành riêng cho gia công cuối theo yêu cầu. Cho dù ứng dụng của bạn yêu cầu các rãnh vòng chặn cụ thể, trục có khóa hoặc đầu ren, chúng tôi đều đảm bảo gia công đồng tâm với rãnh bi để tránh rung và mài mòn sớm.
3. Thời gian thực hiện điển hình cho các đơn đặt hàng số lượng lớn và các tùy chỉnh OEM là bao lâu?
Nhờ thiết lập nhà máy kép ở Tô Châu và Đông Quản, chúng tôi duy trì năng lực sản xuất cao. Đối với các thông số kỹ thuật tiêu chuẩn, chúng tôi có một lượng lớn trục cán. Đối với các tùy chỉnh OEM, sau khi bản vẽ được xác nhận thông qua quy trình làm việc do ERP giám sát, chúng tôi sẽ cung cấp lịch trình sản xuất hợp lý để đảm bảo giao hàng kịp thời, ngay cả đối với các đơn đặt hàng số lượng lớn.
4. Làm thế nào để bạn đảm bảo chất lượng và hiệu suất của vít bi trước khi vận chuyển?
Mỗi vít bi cuộn đôi đai ốc Maitu đều trải qua một quy trình kiểm tra nghiêm ngặt. Điều này bao gồm kiểm tra độ cứng bề mặt, xác minh kích thước (tuân thủ ISO 3408) và kiểm tra vận hành trơn tru.

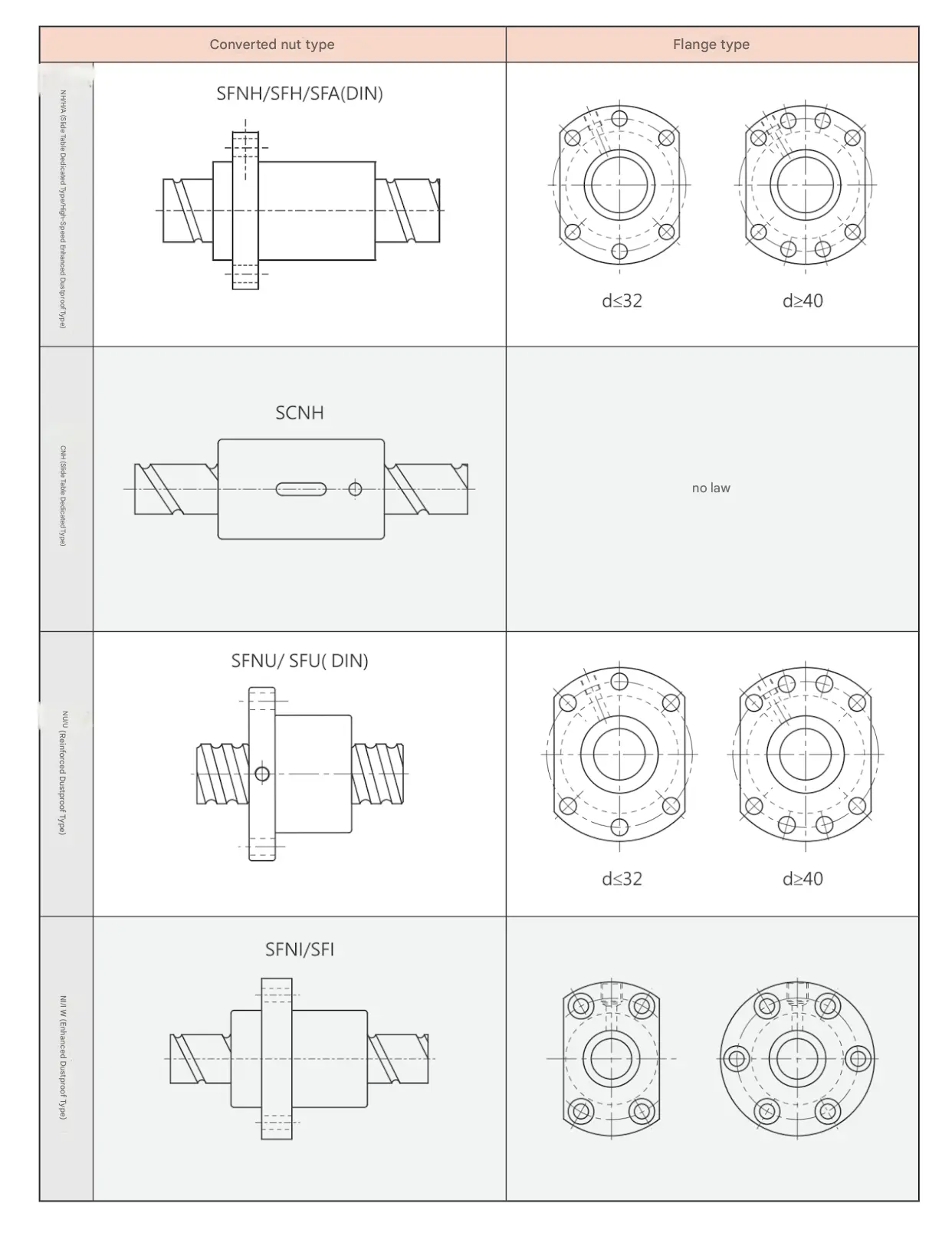

Tham khảo đai ốc vít bi
Để biết thêm chi tiết và các loại đai ốc khác, vui lòng liên hệ với chúng tôi.
