Các kích thước cơ bản của bước vít hình thang: mấu chốt lựa chọn, hiểu rõ tiêu chuẩn và ứng dụng trong một bài viết

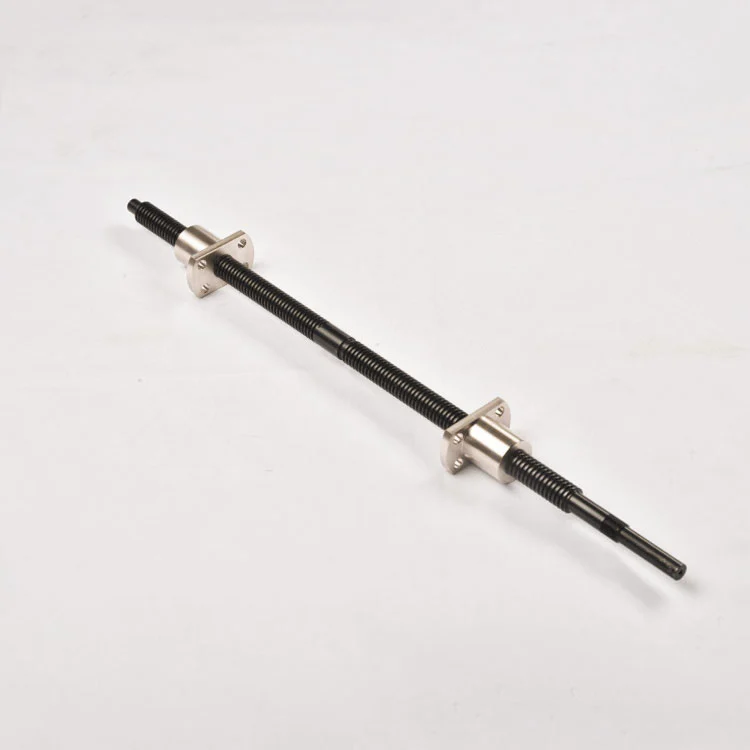

Trong lĩnh vực truyền động cơ khí,vít hình thangđã trở thành thành phần cốt lõi trong các tình huống như nạp và nâng chính xác nhờ cấu trúc đơn giản, khả năng chịu tải mạnh và khả năng truyền động ổn định. Kích thước cơ bản của bước vít hình thang là thông số quan trọng quyết định hiệu suất truyền, độ chính xác và khả năng chịu tải, đồng thời ảnh hưởng trực tiếp đến hiệu suất chung của thiết bị. Bài viết này sẽ phân tích chi tiết các tiêu chuẩn kích thước cơ bản, logic lựa chọn và các kịch bản ứng dụng của bước vít hình thang, giúp các công ty và kỹ sư nhanh chóng đưa ra các giải pháp thích ứng.

1. Cao độ của vít hình thang là bao nhiêu? Tại sao nó là cốt lõi của sự lựa chọn?

"Bước" của vít hình thang đề cập đến khoảng cách trục giữa các điểm tương ứng trên đường kính tâm của hai vòng ren liền kề. Đơn vị thường là milimét (mm). Là “máy đếm nhịp” của hệ thống truyền tải, cao độ trực tiếp xác định:

Tốc độ truyền: Bước càng lớn thì khoảng cách di chuyển dọc trục của đai ốc trên mỗi vòng quay của thanh vít càng dài và tốc độ truyền càng nhanh;

Khả năng chịu tải: Dưới cùng một đường kính trục vít, các ren bước nhỏ có ren dày đặc hơn và phân bố lực đều hơn, giúp nó phù hợp với các tình huống tải trọng cao;

Điều khiển chính xác: Độ dịch chuyển một vòng của vít bước nhỏ nhỏ và nó có thể đạt được cấp liệu vi mô có độ chính xác cao hơn với động cơ servo.

Vì vậy, việc làm rõ các kích thước cơ bản của bước vít hình thang là điều kiện tiên quyết để đảm bảo hiệu suất truyền động, độ ổn định và tuổi thọ của thiết bị.

2. Kích thước cơ bản của bước vít hình thang: tiêu chuẩn quốc gia và thông số kỹ thuật chung

nước tavít hình thangtuân thủ tiêu chuẩn "Sợi hình thang" GB/T 5796, trong đó quy định rõ ràng về kích thước cơ bản của bước. Nó được chia thành hai loại: cao độ thông thường và cao độ tốt, thích ứng với nhu cầu của các tình huống khác nhau:

1. Cao độ thông thường (áp dụng cho các tình huống truyền tải chung)

Kích thước cơ bản phổ biến (mm): 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 32, v.v.

Ví dụ: đối với vít hình thang có đường kính 20 mm, bước răng thông thường là 4 mm và 6 mm; đối với vít có đường kính 30 mm, các bước thông thường là 6 mm và 10 mm.

2. Cao độ tốt (thích hợp cho các tình huống dịch chuyển nhỏ, độ chính xác cao)

Kích thước vít bước mịn chính xác hơn, thông số kỹ thuật chung (mm): 1, 1,5, 2, 3, v.v.

Ví dụ: thanh vít có đường kính 12 mm thường được sử dụng trong các dụng cụ chính xác có bước cao 2 mm, có thể điều chỉnh tốt ở mức 0,01mm.

Ngoài ra, cao độ của tiêu chuẩn inchvít hình thang(chẳng hạn như luồng ACME) thường được biểu thị bằng "luồng trên mỗi inch (TPI)". Các thông số kỹ thuật phổ biến bao gồm 4TPI (bước 6,35mm), 5TPI (bước 5,08mm), v.v., cần được khớp theo hệ thống thiết bị.

3. Lựa chọn kích thước sân cơ bản: 3 nguyên tắc cốt lõi

Khi lựa chọn bước vít hình thang, cần đánh giá toàn diện dựa trên yêu cầu truyền động của thiết bị, kích thước tải trọng và yêu cầu về độ chính xác để tránh "xe ngựa lớn" hoặc "xe ngựa nhỏ":

Nhìn vào yêu cầu tốc độ truyền tải

Nếu thiết bị yêu cầu cấp liệu nhanh (như đẩy nguyên liệu trong dây chuyền sản xuất tự động) thì ưu tiên cấp bước lớn (như 10mm, 16mm) để giảm áp suất tốc độ động cơ; nếu đó là hộp số có độ chính xác tốc độ thấp (chẳng hạn như cấp liệu của máy công cụ), hãy chọn bước nhỏ (chẳng hạn như 3mm, 4mm).

Nhìn vào tải và cuộc sống

Trong các tình huống chịu tải cao (như thiết bị nâng hạ, máy ép), phải ưu tiên đảm bảo độ bền của ren. Nên chọn bước trung bình (chẳng hạn như 6 mm, 8 mm) để cân bằng lực và khả năng chống mài mòn nếu đường kính của thanh vít đủ. Ren bước nhỏ có thể được sử dụng cho các thiết bị tải nhẹ (chẳng hạn như bộ truyền động van nhỏ) để giảm chi phí.

Nhìn vào mức độ chính xác

Các thiết bị chính xác (như thiết bị quang học và nền tảng phát hiện) có yêu cầu cực kỳ cao về kiểm soát dịch chuyển và cần được trang bị vít bước nhỏ (như 1,5mm, 2 mm) và đai ốc có độ chính xác cao để đạt được điều chỉnh ở mức micron; các kịch bản truyền tải thông thường (chẳng hạn như cơ chế truyền tải) có thể được nới lỏng thành các cao độ thông thường.

4. Chọn kích thước sân phù hợp, đừng bỏ qua những chi tiết này nhé!

Phù hợp với đường kính của vít: Bước càng lớn thì càng tốt. Nó cần phải tỷ lệ thuận với đường kính của vít (thường bước bằng 1/3 ~ 1/5 đường kính), nếu không sẽ dễ dẫn đến độ bền ren không đủ và có nguy cơ bị gãy.

Xem xét tính khả thi của việc xử lý: các bước ren đặc biệt (chẳng hạn như kích thước không chuẩn) có thể làm tăng độ khó và chi phí xử lý. Ưu tiên các thông số kỹ thuật tiêu chuẩn quốc gia để giảm chi phí mua sắm và bảo trì.

Kết hợp bôi trơn và môi trường: Trong môi trường khắc nghiệt như bụi và nhiệt độ cao, vít bước lớn có khe hở lớn hơn và dễ bị tích tụ bụi bẩn nên cần được trang bị kết cấu kín; vít bước nhỏ cần được bôi trơn nhiều hơn để tránh mài mòn.

5. Vít hình thang chất lượng cao, bắt đầu từ kích thước bước tiêu chuẩn

 Cho dù đó là tự động hóa công nghiệp, máy công cụ chính xác hay thiết bị nâng hạ, kích thước bước cơ bản của vít hình thang là chìa khóa để “di chuyển một sợi tóc ảnh hưởng đến toàn bộ cơ thể”. Việc chọn vít hình thang tuân thủ tiêu chuẩn GB/T 5796 và có kích thước bước thích hợp có thể cải thiện đáng kể hiệu suất truyền, độ ổn định và tuổi thọ của thiết bị.

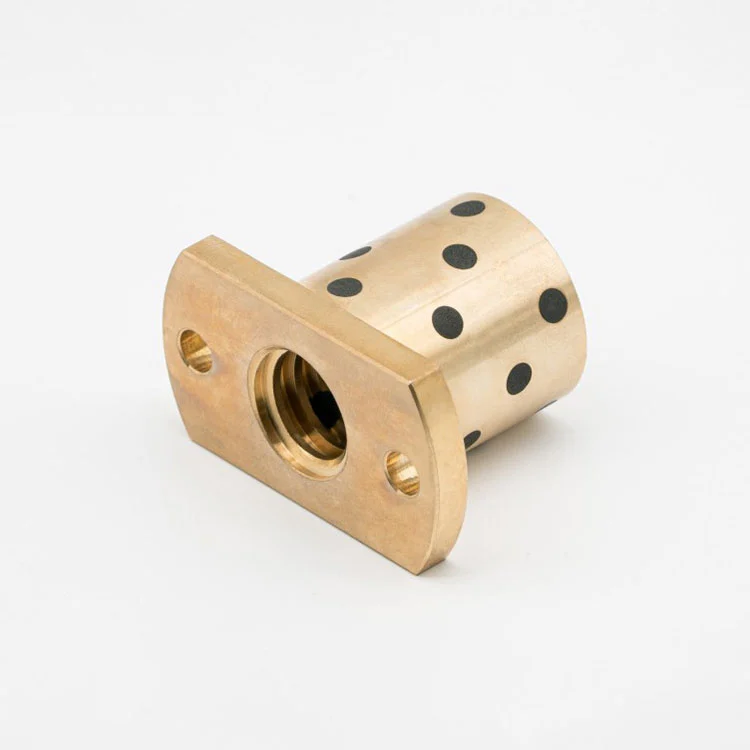

 Nếu bạn đang loay hoay trong việc lựa chọn hoặc cần tùy chỉnh vít hình thang với bước răng cụ thể, bạn có thể liên hệ với Maitu Screw - chúng tôi đã tham gia sản xuấtvít hình thangtrong hơn mười năm. Chúng tôi tuân thủ nghiêm ngặt kích thước tiêu chuẩn quốc gia và hỗ trợ tùy chỉnh thông số kỹ thuật đầy đủ từ đường kính 4mm đến 120mm và bước 1mm đến 22mm. Chúng tôi được trang bị thiết bị kiểm tra độ chính xác để đảm bảo sai số bước của từng lô sản phẩm là .00,02mm.
