Vít hình thang Acme được sử dụng như thế nào trên các hệ thống chuyển động công nghiệp?

Tóm tắt bài viết

Vít hình thang Acmeđóng một vai trò quan trọng trong việc truyền chuyển động tuyến tính trong tự động hóa công nghiệp, thiết bị cơ khí và hệ thống định vị chính xác. Bài viết này cung cấp giải thích chi tiết, có cơ sở kỹ thuật về cách Cấu trúc, chỉ định và áp dụng Vít hình thang Acme trong môi trường kỹ thuật thực tế. Cuộc thảo luận tập trung vào nguyên tắc thiết kế, thông số kích thước, trạng thái tải, lựa chọn vật liệu, tiêu chuẩn sản xuất và hướng phát triển dài hạn. Các câu hỏi kỹ thuật thường gặp được giải quyết dưới dạng câu hỏi và câu trả lời ngắn gọn để làm rõ các mối quan tâm kỹ thuật chung. Nội dung được cấu trúc để đáp ứng thói quen đọc chuyên nghiệp và tiêu chuẩn tối ưu hóa công cụ tìm kiếm toàn cầu.

Mục lục

• 1. Vít hình thang Acme cho phép chuyển động tuyến tính như thế nào?
• 2. Vít hình thang Acme được chỉ định và thiết kế như thế nào?
• 3. Vít hình thang Acme hoạt động như thế nào trong các ứng dụng thực tế?
• 4. Vít hình thang Acme sẽ phát triển như thế nào trong các hệ thống chuyển động trong tương lai?

1. Vít hình thang Acme cho phép chuyển động tuyến tính như thế nào?

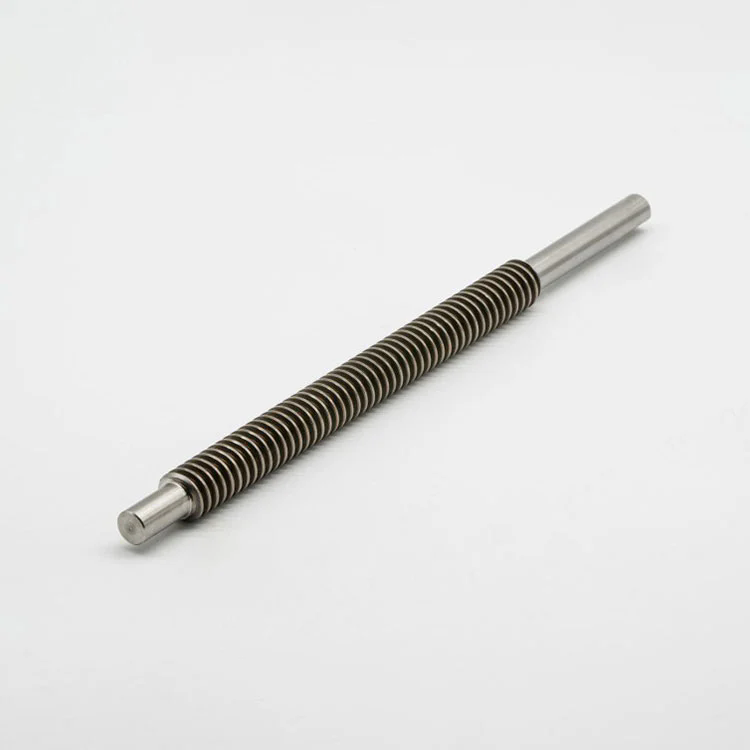

Vít hình thang Acme là bộ phận truyền lực được thiết kế để chuyển đổi chuyển động quay thành chuyển động tuyến tính thông qua biên dạng ren hình thang được gia công chính xác. Không giống như ốc vít tiêu chuẩn, loại vít này được thiết kế để chịu tải trọng dọc trục, điều khiển chuyển động có thể dự đoán được và độ chính xác định vị có thể lặp lại. Hình dạng hình thang mang lại sự cân bằng giữa độ bền cơ học, khả năng sản xuất và hiệu quả, khiến nó được áp dụng rộng rãi trong cả môi trường tải nặng và điều khiển chính xác.

Góc ren, thường được tiêu chuẩn hóa ở 29 độ đối với cấu hình Acme hoặc 30 độ đối với ren hình thang hệ mét, cho phép tiếp xúc ổn định giữa vít và đai ốc giao phối. Hình dạng này làm giảm ứng suất hướng tâm trong khi vẫn duy trì đủ diện tích tiếp xúc bề mặt để phân bổ tải trọng đồng đều. Do đó, Vít hình thang Acme thường được lựa chọn khi cần có khả năng kiểm soát phản ứng ngược, hiệu suất vừa phải và đặc tính tự khóa cơ học.

Từ góc độ kỹ thuật, chuyển động tuyến tính đạt được khi mô-men xoắn tác dụng lên trục vít buộc đai ốc di chuyển dọc theo dây dẫn ren. Cao độ và dây dẫn trực tiếp xác định tốc độ di chuyển, độ phân giải và trạng thái tải. Các thông số này được lựa chọn cẩn thận dựa trên các yêu cầu của hệ thống như chiều dài hành trình, chu kỳ hoạt động và mức độ tiếp xúc với môi trường.

2. Vít hình thang Acme được chỉ định và thiết kế như thế nào?

Thông số kỹ thuật chính xác là điều cần thiết để đảm bảo rằng Vít hình thang Acme hoạt động đáng tin cậy trong suốt thời gian sử dụng của nó. Các thông số được xác định theo tiêu chuẩn quốc tế như ANSI B1.5 hoặc DIN 103, tùy thuộc vào yêu cầu khu vực và ứng dụng. Bảng sau đây phác thảo các thông số kỹ thuật tham khảo thường được các kỹ sư sử dụng trong quá trình lựa chọn và thiết kế.

Các cân nhắc về kỹ thuật cũng bao gồm hoàn thiện bề mặt, xử lý nhiệt và khả năng tương thích bôi trơn. Vít nối đất được chọn để có độ chính xác định vị cao hơn, trong khi vít cuộn được ưa chuộng vì hiệu quả chi phí và tăng cường độ bền mỏi. Quá trình lựa chọn tích hợp các tính toán cơ học, các hạn chế về môi trường và lập kế hoạch bảo trì dài hạn.

3. Vít hình thang Acme hoạt động như thế nào trong các ứng dụng thực tế?

Trong môi trường công nghiệp, Vít hình thang Acme được sử dụng trên các máy công cụ, hệ thống nâng hạ, bộ truyền động van, thiết bị đóng gói và dây chuyền lắp ráp tự động. Khả năng tự khóa vốn có của chúng khiến chúng phù hợp để giữ tải thẳng đứng mà không cần cơ cấu phanh bổ sung. Đặc tính này giúp đơn giản hóa thiết kế hệ thống đồng thời tăng cường an toàn vận hành.

Các câu hỏi thường gặp sau đây giải quyết các vấn đề kỹ thuật thường gặp gặp phải trong quá trình xác định thông số kỹ thuật và vận hành.

Hỏi: Khả năng chịu tải thay đổi như thế nào theo đường kính trục vít?
A: Khả năng chịu tải tăng phi tuyến tính với đường kính trục vít do diện tích mặt cắt ngang cao hơn và khả năng chống oằn được cải thiện. Các kỹ sư phải đánh giá cả giới hạn ứng suất dọc trục và chiều dài uốn tới hạn để đảm bảo vận hành an toàn dưới tải trọng nén.

Câu hỏi: Phản ứng dữ dội được quản lý như thế nào trong hệ thống Vít hình thang Acme?
Trả lời: Phản ứng ngược thường được giảm bớt thông qua việc sử dụng đai ốc tách đôi, đai ốc chống phản ứng ngược hoặc cụm đai ốc kép được nạp sẵn. Việc ghép nối vật liệu và dung sai sản xuất được kiểm soát góp phần hơn nữa vào độ chính xác định vị ổn định.

Hỏi: Việc bôi trơn ảnh hưởng đến tuổi thọ của dịch vụ như thế nào?
Đáp: Bôi trơn thích hợp sẽ giảm thiểu mài mòn do ma sát giữa bề mặt tiếp xúc vít và đai ốc, giảm nhiệt độ vận hành và kéo dài thời gian bảo dưỡng. Việc lựa chọn chất bôi trơn phụ thuộc vào tốc độ, tải trọng và mức độ tiếp xúc với môi trường như bụi hoặc hơi ẩm.

Tính nhất quán về hiệu suất cũng bị ảnh hưởng bởi độ chính xác căn chỉnh và độ cứng lắp. Việc căn chỉnh sai khiến cho ren tiếp xúc không đều, làm tăng tốc độ mài mòn cục bộ và giảm độ mượt của chuyển động. Như vậy, việc tích hợp ở cấp độ hệ thống cũng quan trọng như đặc tả ở cấp độ thành phần.

4. Vít hình thang Acme sẽ phát triển như thế nào trong các hệ thống chuyển động trong tương lai?

Vì các hệ thống tự động hóa đòi hỏi độ tin cậy cao hơn và mức bảo trì thấp hơn, Vít hình thang Acme tiếp tục phát triển thông qua những tiến bộ khoa học vật liệu và kỹ thuật sản xuất chính xác. Thành phần hợp kim, lớp phủ bề mặt và vật liệu đai ốc composite được cải tiến đang kéo dài tuổi thọ hoạt động đồng thời giảm hệ số ma sát.

Công nghệ sản xuất kỹ thuật số và mài CNC đang cho phép dung sai chặt chẽ hơn và hình dạng ren nhất quán hơn. Những phát triển này hỗ trợ tích hợp vào các hệ thống cơ khí bán tự động và thông minh, nơi chuyển động tuyến tính có thể dự đoán được vẫn rất cần thiết. Trong khi các công nghệ thay thế như vít bi chiếm ưu thế trong các ứng dụng tốc độ cao, thì vít hình thang vẫn giữ được sự phù hợp khi ưu tiên độ chắc chắn, kiểm soát chi phí và hiệu suất tự khóa.

Trong bối cảnh này, các nhà sản xuất có chuyên môn kỹ thuật sâu và khả năng sản xuất theo chiều dọc đóng vai trò ngày càng quan trọng trong việc hỗ trợ các thông số kỹ thuật tùy chỉnh và chuỗi cung ứng ổn định.

Tô Châu Maitutiếp tục tập trung vào các giải pháp Vít hình thang Acme được thiết kế chính xác phù hợp với các tiêu chuẩn công nghiệp và yêu cầu ứng dụng đang phát triển. Thông qua tối ưu hóa vật liệu, kiểm soát quy trình và thiết kế hướng đến ứng dụng, thương hiệu này hỗ trợ các hệ thống chuyển động đòi hỏi độ tin cậy và giá trị lâu dài.

Để được tư vấn kỹ thuật chi tiết, thông số kỹ thuật tùy chỉnh hoặc đề xuất dành riêng cho ứng dụng, các bên quan tâm được khuyến khíchliên hệ với chúng tôiđể thảo luận về các yêu cầu của dự án và các mục tiêu kỹ thuật.
