Tóm tắt bài viết:Thiết bị xử lý vật liệu yêu cầu chuyển động tuyến tính nhanh, định vị đáng tin cậy, khả năng chịu tải cao và vận hành ổn định trong điều kiện khởi động-dừng thường xuyên. cácVít bi chì lớn C7 để xử lý vật liệutừMaitukết hợp độ chính xác C7, truyền dẫn lớn, kết cấu cường độ cao và cấu hình tùy chỉnh để hỗ trợ AGV, máy xếp kho, bệ nâng, robot xử lý vật liệu và hệ thống hậu cần tự động.
Mục lục
- Tại sao việc xử lý vật liệu lại cần vít me bi cỡ lớn C7?
- Các tính năng cốt lõi là gì?
- Người mua nên so sánh những thông số kỹ thuật nào?
- Nó cải thiện hiệu suất xử lý vật liệu như thế nào?
- Nó được sử dụng ở đâu?
- Bạn nên chọn đúng mẫu như thế nào?
- Thực hành bảo trì nào kéo dài tuổi thọ dịch vụ?
- Câu hỏi thường gặp
Tại sao việc xử lý vật liệu lại cần vít me bi cỡ lớn C7?
Các hệ thống xử lý vật liệu hiện đại dự kiến sẽ di chuyển tải trọng ngày càng nặng trong khi vẫn duy trì thời gian chu kỳ ngắn và định vị lặp lại. Các bộ phận truyền động cơ học thông thường có thể gặp khó khăn khi thiết bị phải tăng tốc, giảm tốc, dừng, lùi và định vị lại liên tục trong suốt cả ngày làm việc.
Vít bi chuyển đổi đầu vào của động cơ quay thành chuyển động tuyến tính được điều khiển thông qua các bi lăn tuần hoàn giữa vít và đai ốc. Cơ chế tiếp xúc lăn này giúp giảm ma sát đồng thời mang lại khả năng truyền động hiệu quả và chính xác. Đối với thiết bị xử lý vật liệu, cấu hình dây dẫn lớn bổ sung thêm một lợi thế quan trọng khác: trục vít có thể đạt được hành trình tuyến tính dài hơn trên mỗi vòng quay.

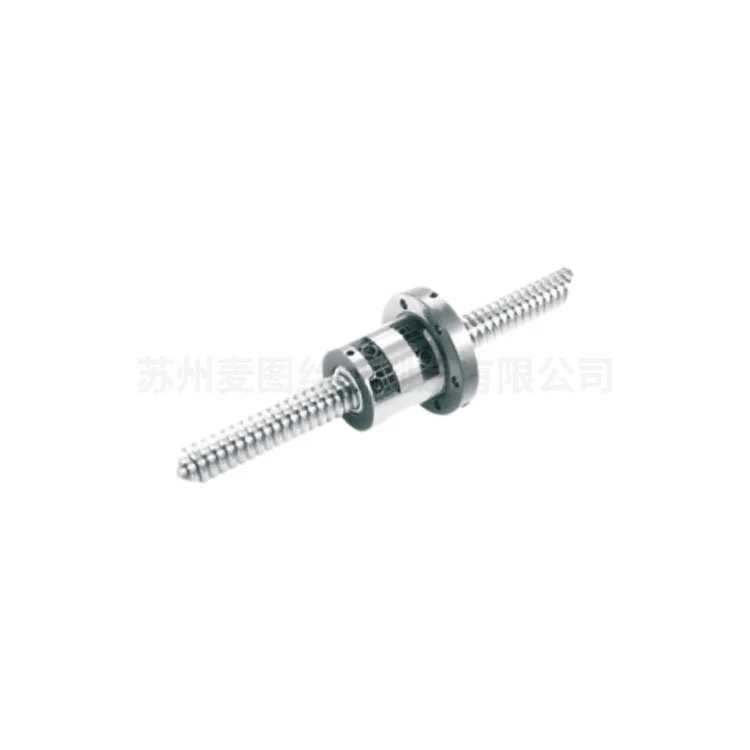

Vít me bi cỡ lớn C7 của Maitu để xử lý vật liệu được phát triển đặc biệt xoay quanh những yêu cầu này. Cấp chính xác C7, hình học chì lớn, kết cấu thép hợp kim cường độ cao và thiết kế hướng tải khiến nó phù hợp với các ứng dụng đòi hỏi khắt khe liên quan đến nâng, chuyển, định vị và chuyển động tự động.
Theo thông số kỹ thuật đã công bố của nhà sản xuất, các cấu hình đã chọn được thiết kế cho tải trọng từ khoảng 500 kg đến 5.000 kg, trong khi các thiết kế tùy chỉnh có thể được phát triển theo yêu cầu ứng dụng. Sản phẩm này cũng được định vị để vận hành trong nhà xưởng, nhà kho, trung tâm hậu cần và các môi trường công nghiệp khác.
Các tính năng cốt lõi là gì?
1. Kết cấu chịu lực hạng nặng
Hệ thống xử lý vật liệu không chỉ có thể chịu tải tĩnh mà còn chịu cả lực động được tạo ra trong quá trình tăng tốc, giảm tốc, nâng và dừng. Vít bi sử dụng thép hợp kim cường độ cao và xử lý chính xác để hỗ trợ các điều kiện tải trọng khắt khe.
- Được thiết kế cho các ứng dụng truyền tải nặng
- Khả năng chống va đập cao được tạo ra trong quá trình di chuyển lặp đi lặp lại
- Thích hợp để nâng và vận chuyển vật liệu nặng
- Có sẵn kích thước tùy chỉnh cho các cấu trúc thiết bị khác nhau
2. Độ chính xác C7 cho việc định vị được kiểm soát
Độ chính xác của việc định vị rất quan trọng khi hệ thống xử lý vật liệu phải đặt sản phẩm tại một vị trí xác định. Thông tin sản phẩm được công bố chỉ rõ sai số định vị trong phạm vi ±0,02 mm, cung cấp tài liệu tham khảo chính xác hữu ích cho các nhà thiết kế hệ thống.
Điều này làm cho cấu hình phù hợp với các nhiệm vụ xử lý tự động trong đó chuyển động không kiểm soát được hoặc sai lệch vị trí có thể ảnh hưởng đến các hoạt động tiếp theo.
3. Dây dẫn lớn để di chuyển tuyến tính nhanh hơn
Chì xác định khoảng cách đai ốc di chuyển dọc trục trong một vòng quay của trục vít. Dây dẫn lớn hơn có thể cung cấp hành trình tuyến tính lớn hơn trên mỗi vòng quay của động cơ, điều này đặc biệt hữu ích khi thiết bị xử lý vật liệu cần chuyển động nhanh trên một hành trình tương đối dài.
Vì lý do này, vít me bi lớn có thể giúp các nhà thiết kế cân bằng tốc độ truyền, đầu vào động cơ và thời gian chu kỳ thiết bị mà không cần tăng tốc độ quay của động cơ.
4. Khả năng thích ứng với hoạt động khởi động-dừng thường xuyên
AGV, máy xếp kho, sàn nâng, hệ thống vận chuyển và robot xử lý thường hoạt động thông qua các chu kỳ tăng và giảm tốc lặp đi lặp lại. Cấu trúc sản phẩm được thiết kế để chịu được tác động và độ mỏi liên quan đến các kiểu vận hành này.
5. Cấu hình cơ học có thể tùy chỉnh
Máy xử lý vật liệu hiếm khi có kích thước giống hệt nhau. Maitu cung cấp các tùy chọn tùy chỉnh về đường kính, chì, hướng, cấu hình đai ốc, chiều dài và các yêu cầu cơ học khác. Điều này cho phép các kỹ sư lựa chọn bộ phận truyền động theo kiến trúc máy thực tế thay vì buộc bộ phận tiêu chuẩn vào một thiết kế không phù hợp.
Người mua nên so sánh những thông số kỹ thuật nào?
Trước khi mua vít bi, các kỹ sư nên cùng nhau đánh giá đường kính, độ chì, độ chính xác, loại đai ốc, chiều dài hành trình, yêu cầu tải trọng và hướng lắp đặt. Một bộ phận có đường kính phù hợp nhưng cấu hình dây dẫn hoặc đai ốc không phù hợp có thể không mang lại hiệu suất hệ thống như mong đợi.
| Người mẫu | Độ chính xác | Đường kính | Chỉ huy | Phương hướng | Tối đa. Chiều dài | Ứng dụng điển hình |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16mm | 10mm | Phải | 3000mm | AGV |
| SCR02020 | C7 | 20mm | 20mm | Trái/Phải | 3000mm | Máy xếp kho |
| SCR02525 | C7 | 25mm | 25mm | Phải | 6000mm | Robot xử lý vật liệu |
| SCR03232 | C7 | 32 mm | 32 mm | Phải | 6000mm | Nền tảng nâng hạng nặng |
| tùy chỉnh | C7 | 12–63 mm | 20–100mm | Trái/Phải | tùy chỉnh | Thiết bị xử lý chuyên dụng |
Phạm vi được công bố chứng tỏ rằng cùng một khái niệm sản phẩm có thể đáp ứng các kích cỡ máy và yêu cầu xử lý khác nhau. Đối với thiết bị tùy chỉnh, tải trọng, tốc độ, hành trình, kích thước lắp đặt, chu kỳ làm việc và điều kiện môi trường phải được cung cấp trước thông số kỹ thuật cuối cùng.
Nó cải thiện hiệu suất xử lý vật liệu như thế nào?
Hiệu suất truyền tải cao hơn
Nhà sản xuất cho biết sản phẩm có thể duy trì hiệu suất cơ học trên 90% trong quá trình hoạt động. Hiệu suất truyền động cao giúp giảm tổn thất năng lượng giữa động cơ và cơ cấu tuyến tính, có thể có giá trị đối với thiết bị hoạt động liên tục hoặc thực hiện các chu kỳ chuyển động thường xuyên.
Chu kỳ xử lý nhanh hơn
Hình học dây dẫn lớn cho phép chuyển động tuyến tính nhiều hơn trên mỗi vòng quay. Điều này có thể giúp rút ngắn thời gian di chuyển để nâng, chuyển, định vị và các quy trình xử lý lặp đi lặp lại khác.
Định vị chính xác
Độ chính xác C7 hỗ trợ chuyển động tuyến tính được kiểm soát. Trong các nhà kho và môi trường sản xuất tự động, việc định vị lặp lại có thể giúp thiết bị căn chỉnh với băng tải, vị trí lưu trữ, máy trạm và điểm tải hàng.
Hoạt động hạng nặng ổn định
Vật liệu có độ bền cao và thiết kế kết cấu chống va đập rất quan trọng khi trục vít hoạt động dưới tải nặng hoặc tăng giảm tốc độ thường xuyên. Kích thước chính xác vẫn là điều cần thiết vì khả năng chịu tải thực tế phụ thuộc vào hệ thống cơ khí hoàn chỉnh và điều kiện vận hành.
Nó được sử dụng ở đâu?
Vít me bi cỡ lớn C7 để xử lý vật liệu có thể áp dụng cho nhiều hệ thống xử lý tự động và công nghiệp.
- Máy xếp kho:Hỗ trợ các hoạt động nâng hạ và định vị trong hệ thống lưu trữ.
- AGV:Có thể được tích hợp vào các cơ chế nâng hoặc định vị tuyến tính được sử dụng bởi các phương tiện dẫn hướng tự động.
- Robot xử lý vật liệu:Cung cấp truyền tuyến tính để chuyển và định vị tự động.
- Sàn nâng hạng nặng:Thích hợp cho chuyển động thẳng đứng nơi khả năng chịu tải và vị trí là quan trọng.
- Xe chuyển hàng:Hỗ trợ kiểm soát sự di chuyển của nguyên liệu thô, linh kiện và thành phẩm.
- Thiết bị hậu cần:Có thể được tích hợp vào các hệ thống phân loại, xếp hàng, dỡ hàng và chuyển giao tự động.
- Nhà xưởng công nghiệp:Giúp tự động hóa việc di chuyển nguyên vật liệu giữa các khu vực sản xuất khác nhau.
Đối với các hệ thống tự động phức tạp, vít bi phải được đánh giá cùng với động cơ servo, khớp nối, dẫn hướng tuyến tính, ổ trục đỡ, hệ thống bôi trơn và hệ thống điều khiển. Thành phần truyền động chỉ là một phần của kiến trúc chuyển động tổng thể.
Bạn nên chọn đúng mẫu như thế nào?
Việc chọn vít bi nên bắt đầu bằng điều kiện vận hành thực tế thay vì chỉ tên sản phẩm. Một quy trình lựa chọn thực tế bao gồm các bước sau:
- Xác định tải:Tính toán các tải trọng tĩnh và động mà trục vít phải chịu.
- Xác định hành trình cần thiết:Thiết lập hành trình hiệu quả và chiều dài trục vít tối đa.
- Đặt tốc độ cần thiết:Xác định tốc độ tuyến tính mong muốn và tính tốc độ quay trục vít tương ứng.
- Chọn đầu mối:Dây dẫn lớn hơn thường cung cấp chuyển động tuyến tính lớn hơn trên mỗi vòng quay và có thể hỗ trợ di chuyển tốc độ cao.
- Xác nhận yêu cầu về độ chính xác:C7 có thể phù hợp với nhiều ứng dụng xử lý vật liệu và tự động hóa nói chung, trong khi các hệ thống có độ chính xác cao hơn có thể yêu cầu loại chính xác khác.
- Kiểm tra không gian cài đặt:Xác nhận đường kính trục, kích thước đai ốc, kết cấu đỡ và không gian lắp sẵn có.
- Hãy xem xét môi trường:Cần xem xét các rủi ro về bụi, độ ẩm, nhiệt độ, ô nhiễm và ăn mòn trước khi hoàn thiện cấu hình.
Đối với giải pháp tùy chỉnh, Maitu khuyên bạn nên cung cấp tải trọng thiết bị, tốc độ xử lý, kích thước lắp đặt và môi trường làm việc để nhóm kỹ thuật của họ có thể hỗ trợ khớp mô hình và cấu hình.
Thực hành bảo trì nào kéo dài tuổi thọ dịch vụ?
Ngay cả vít bi chắc chắn cũng cần được bảo trì thích hợp. Việc bôi trơn và kiểm soát ô nhiễm đúng cách đặc biệt quan trọng vì các mảnh vụn có thể ảnh hưởng đến các bộ phận lăn và bề mặt mương.
- Bôi trơn thường xuyên:Hướng dẫn bảo trì được công bố khuyến nghị dùng mỡ chịu mài mòn, nhiệt độ cao khoảng 120 giờ hoạt động một lần, với các điều chỉnh tùy theo điều kiện làm việc thực tế.
- Giữ vít sạch sẽ:Loại bỏ bụi, mảnh vụn và các chất gây ô nhiễm khác khỏi khu vực vít và đai ốc.
- Kiểm tra kết cấu bảo vệ:Kiểm tra tấm che bụi và các bộ phận bảo vệ liên quan xem có bị hư hỏng không.
- Tránh tình trạng quá tải:Hoạt động vượt quá phạm vi tải trọng thiết kế có thể làm tăng tốc độ mài mòn và làm hỏng vít hoặc bi.
- Kiểm tra thường xuyên:Kiểm tra độ buộc chặt, độ mòn chỉ, chuyển động của bi, độ rung, độ chính xác định vị và tiếng ồn bất thường.
- Sử dụng dịch vụ chuyên nghiệp khi cần thiết:Hư hỏng chỉ, kẹt bi hoặc các vấn đề nghiêm trọng về khả năng chịu tải phải được đánh giá bởi các kỹ thuật viên có trình độ.
Khoảng thời gian bảo trì cuối cùng phải được điều chỉnh theo chu kỳ làm việc thực tế, mức độ ô nhiễm, tải trọng, tốc độ, loại bôi trơn và khuyến nghị của nhà sản xuất.
Câu hỏi thường gặp
Khả năng chịu tải có sẵn là gì?
Thông tin sản phẩm được công bố cho biết phạm vi tải trọng khoảng 500 kg đến 5.000 kg tùy thuộc vào đường kính và kiểu máy đã chọn. Tải trọng thực tế cho phép phải được xác nhận thông qua các tính toán dành riêng cho ứng dụng.
Nó có thể hoạt động trong môi trường nhà kho bụi bặm không?
Đúng. Sản phẩm được thiết kế có tính đến khả năng chống bụi và chống ăn mòn cho môi trường xử lý công nghiệp. Việc bịt kín, làm sạch và bôi trơn đúng cách vẫn rất quan trọng để vận hành lâu dài.
Nó có phù hợp cho các ứng dụng khởi động-dừng thường xuyên không?
Đúng. Thiết kế của nó nhấn mạnh đến khả năng chống va đập và hiệu suất mỏi cho các ứng dụng liên quan đến việc tăng, giảm tốc, khởi động và dừng lặp đi lặp lại.
Làm thế nào để tôi chọn đúng mẫu?
Cung cấp tải trọng cần thiết, tốc độ tuyến tính, chiều dài hành trình, kích thước lắp đặt, hướng vận hành, chu kỳ hoạt động và điều kiện môi trường. Các thông số này cho phép đánh giá đường kính, dây dẫn, cấu hình đai ốc và thông số kỹ thuật tổng thể thích hợp.
Vít bóng có thể được tùy chỉnh?
Đúng. Maitu cung cấp các cấu hình tùy chỉnh bao gồm kích thước, dây dẫn, hướng, loại đai ốc, chiều dài và các yêu cầu khác cho thiết bị xử lý vật liệu chuyên dụng.
Thời gian bảo hành là gì?
Thông tin sản phẩm do nhà sản xuất công bố chỉ định thời hạn bảo hành 12 tháng đối với các vấn đề về chất lượng không phải do con người gây ra, tuân theo các điều khoản bảo hành hiện hành.
Kết luận: Chọn hộp số phù hợp để xử lý tự động
Vít bi được lựa chọn tốt có thể ảnh hưởng trực tiếp đến tốc độ, tính nhất quán trong định vị, hiệu suất năng lượng và độ ổn định vận hành của thiết bị xử lý vật liệu. Vít me bi cỡ lớn C7 để xử lý vật liệu kết hợp truyền dẫn lớn với độ chính xác C7, kết cấu cường độ cao và các tùy chọn tùy chỉnh cho AGV, máy xếp kho, rô-bốt xử lý, bệ nâng và thiết bị hậu cần tự động. Đối với các dự án yêu cầu cấu hình tải, tốc độ, hành trình hoặc lắp đặt cụ thể, hãy tìm hiểu thêm về Vít me bi cỡ lớn C7 để xử lý vật liệu hoặccoliên hệ với chúng tôivới yêu cầu ứng dụng của bạn để thảo luận về giải pháp phù hợp với nhóm kỹ thuật của Maitu.
