Hướng dẫn tuyến tính siêu chính xác có thể cải thiện độ chính xác, độ ổn định và độ tin cậy trong các hệ thống chuyển động hiện đại như thế nào

Tóm tắt bài viết: Hướng dẫn tuyến tính siêu chính xácrất cần thiết cho các hệ thống chuyển động yêu cầu định vị cực kỳ chính xác, di chuyển êm ái, độ cứng cao và khả năng lặp lại lâu dài. Từ thiết bị bán dẫn và máy công cụ chính xác đến robot và thiết bị y tế, dẫn hướng tuyến tính phù hợp có thể ảnh hưởng trực tiếp đến chất lượng gia công, độ ổn định của thiết bị và chi phí vận hành. Bài viết này giải thích cách thức hoạt động của các thanh dẫn hướng siêu chính xác, thông số kỹ thuật nào quan trọng nhất, cách so sánh các cấp độ chính xác và những điều người mua nên cân nhắc khi lựa chọn giải pháp đáng tin cậy từ nhà sản xuất chuyên nghiệp, chẳng hạn nhưMaitu.

Mục lục

• Tại sao Hướng dẫn tuyến tính siêu chính xác lại quan trọng?
• Những tính năng kỹ thuật nào xác định Hướng dẫn tuyến tính hiệu suất cao?
• Cấp độ chính xác và dung sai ảnh hưởng đến hiệu suất như thế nào?
• Những vật liệu và phương pháp xử lý bề mặt nào hỗ trợ độ chính xác lâu dài?
• Hướng dẫn tuyến tính siêu chính xác thường được sử dụng ở đâu?
• Bạn nên chọn Hướng dẫn tuyến tính phù hợp như thế nào?
• Người mua nên mong đợi kiểm soát chất lượng gì?
• Câu hỏi thường gặp
• suy nghĩ cuối cùng

Tại sao Hướng dẫn tuyến tính siêu chính xác lại quan trọng?

Trong tự động hóa hiện đại, chuyển động tuyến tính không còn đơn giản là di chuyển một bộ phận từ điểm A đến điểm B. Sản xuất chất bán dẫn, kiểm tra độ chính xác, gia công CNC, robot và thiết bị y tế thường yêu cầu chuyển động lặp lại với độ lệch cực nhỏ. Trong các ứng dụng này, ngay cả một sai số hình học vài micromet cũng có thể ảnh hưởng đến chất lượng sản phẩm, độ chính xác của quá trình lắp ráp hoặc kết quả đo.

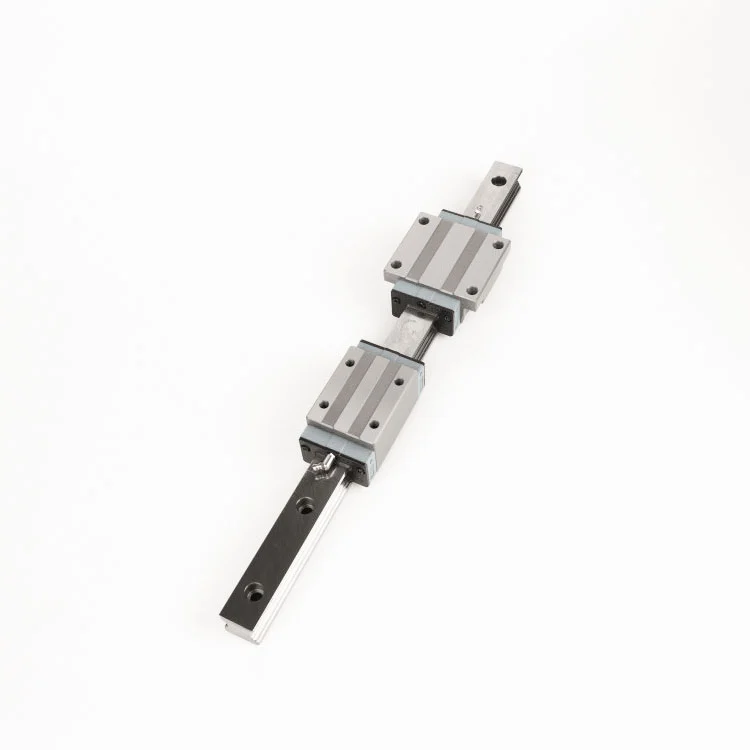

Dẫn hướng tuyến tính siêu chính xác cung cấp giao diện chuyển động lăn được kiểm soát giữa ray dẫn hướng và bàn trượt. Hình dạng mương được tối ưu hóa, bề mặt lắp đặt được nối đất cẩn thận và dung sai sản xuất được kiểm soát giúp giảm thiểu rung động không mong muốn, biến đổi vị trí và hoạt động cơ học.

Maitu phát triển các sản phẩm chuyển động tuyến tính cho các ứng dụng công nghiệp đòi hỏi khắt khe và có hơn 12 năm kinh nghiệm trong sản xuất linh kiện chính xác và các giải pháp liên quan. Các đường dẫn hướng siêu chính xác của nó được thiết kế xoay quanh độ cứng, tính nhất quán về kích thước, hiệu suất tải và độ tin cậy lâu dài, khiến chúng phù hợp với các hệ thống mà các đường dẫn hướng tuyến tính thông thường có thể không cung cấp đủ độ chính xác.

Do đó, giá trị của dẫn hướng siêu chính xác không bị giới hạn ở dung sai kích thước của nó. Đó là sự kết hợp giữa độ chính xác hình học, tính chất vật liệu, trạng thái tải trước, chất lượng lắp đặt, bôi trơn, làm kín và kiểm tra chất lượng quyết định hiệu suất chuyển động trong thế giới thực.

Những tính năng kỹ thuật nào xác định Hướng dẫn tuyến tính hiệu suất cao?

Hướng dẫn tuyến tính chính xác phải được đánh giá như một thành phần chuyển động hoàn chỉnh thay vì bằng một con số chính xác duy nhất. Một số đặc tính kỹ thuật phối hợp với nhau để xác định hiệu suất của nó.

Liên hệ bốn điểm và phân phối tải

Cấu trúc mương được tối ưu hóa có thể phân phối tải trọng ứng dụng trên nhiều điểm tiếp xúc. Điều này giúp thanh dẫn hướng xử lý các lực hướng tâm, lực ngang và tải trọng mô men hiệu quả hơn, đặc biệt là trong thiết bị nhiều trục.

Bề mặt tiếp đất chính xác

Mương mặt đất và bề mặt lắp đặt góp phần giúp việc di chuyển vận chuyển mượt mà hơn và cải thiện tính nhất quán về kích thước. Maitu chỉ định các mương trên mặt đất có độ hoàn thiện bề mặt khoảng Ra 0,4–0,8 μm cho dòng siêu chính xác của nó.

Độ cứng cao

Độ cứng trở nên đặc biệt quan trọng khi dẫn hướng hỗ trợ dụng cụ nặng, lực cắt, mô-đun kiểm tra hoặc cơ cấu nhiều trục. Đường dẫn hướng cứng nhắc có thể giúp giảm biến dạng và duy trì độ ổn định vị trí dưới tải trọng làm việc.

Niêm phong và bôi trơn đáng tin cậy

Ô nhiễm là mối quan tâm lớn trong các hệ thống chuyển động tuyến tính. Các vòng đệm đa mê cung tích hợp có thể giúp ngăn chặn các chất gây ô nhiễm tiếp cận các con lăn và mương. Các giải pháp bôi trơn tùy chọn có thể giảm hơn nữa yêu cầu bảo trì trong quá trình vận hành kéo dài.

• Chuyển động tuyến tính ổn định và trơn tru
• Khả năng chịu tải và mô men tải cao
• Giảm độ rung khi di chuyển
• Kiểm soát độ chính xác lắp và chạy
• Bảo vệ chống bụi và các chất gây ô nhiễm bên ngoài
• Khoảng thời gian bảo trì dài hơn khi được bôi trơn chính xác

Cấp độ chính xác và dung sai ảnh hưởng đến hiệu suất như thế nào?

Cấp chính xác xác định mức độ kiểm soát chặt chẽ các kích thước quan trọng và đặc điểm hình học. Đối với các ứng dụng liên quan đến nhiều đường ray song song hoặc trục phối hợp, tính nhất quán giữa các thanh dẫn là đặc biệt quan trọng vì những khác biệt nhỏ về kích thước có thể tích tụ trong quá trình lắp đặt và vận hành.

Ví dụ: dữ liệu sản xuất của Maitu cung cấp một số cấp chính xác, bao gồm N, H, P, SP và UP. Lớp UP đại diện cho loại có độ chính xác cao nhất trong phạm vi được liệt kê.

Lưu ý: Các giá trị được hiển thị là các thông số sản xuất cho phép chiều cao và chiều rộng (△H và △W) và phải được đánh giá cùng với cấu hình hướng dẫn cụ thể và các yêu cầu ứng dụng.

Đối với các hệ thống yêu cầu chuyển động đồng bộ, việc chọn cấp độ chính xác cao hơn có thể mang lại tính nhất quán về chiều cao hơn. Tuy nhiên, loại cao nhất không hẳn là sự lựa chọn tốt nhất cho mọi máy. Người mua nên cân bằng độ chính xác cần thiết, tải trọng, chiều dài đường ray, điều kiện lắp đặt, môi trường vận hành và tổng chi phí dự án.

Những vật liệu và phương pháp xử lý bề mặt nào hỗ trợ độ chính xác lâu dài?

Lựa chọn vật liệu ảnh hưởng trực tiếp đến độ cứng, khả năng chống mài mòn, độ ổn định kích thước và tuổi thọ. Thép chịu lực crom cacbon cao, chẳng hạn như vật liệu tương đương SUJ2, được sử dụng rộng rãi cho các bộ phận tiếp xúc lăn đòi hỏi khắt khe vì nó có thể đạt được độ cứng cao sau khi xử lý nhiệt thích hợp.

Dòng dẫn hướng tuyến tính siêu chính xác của Maitu sử dụng thép chịu lực crom cacbon cao với độ cứng quy định khoảng 58–62 HRC. Mương được mài chính xác và xử lý nhiệt có kiểm soát giúp tạo ra bề mặt tiếp xúc ổn định để hoạt động liên tục.

Tùy thuộc vào môi trường ứng dụng, việc xử lý bề mặt cũng có thể được xem xét. Lớp mạ oxit đen và niken không điện có thể cung cấp khả năng bảo vệ bề mặt bổ sung và có thể hữu ích khi khả năng chống ăn mòn hoặc độ bền môi trường là một yếu tố quan trọng cần cân nhắc.

• Vật liệu cơ bản:Thép chịu lực crom cacbon cao
• độ cứng:Khoảng 58–62 HRC
• Kết thúc đường đua:Khoảng Ra 0,4–0,8 μm
• Bảo vệ tùy chọn:Mạ oxit đen hoặc mạ niken điện phân

Hướng dẫn tuyến tính siêu chính xác thường được sử dụng ở đâu?

Yêu cầu chuyển động càng chặt chẽ thì giá trị tiềm năng của đường dẫn hướng có độ chính xác cao càng lớn. Các thành phần này đặc biệt có liên quan khi thiết bị phải duy trì vị trí lặp lại trong khi xử lý chuyển động liên tục hoặc tải bên ngoài.

Thiết bị bán dẫn

Thiết bị xử lý, kiểm tra, phân phối và đóng gói wafer có thể yêu cầu chuyển động được kiểm soát chặt chẽ. Hướng dẫn tuyến tính ổn định giúp hệ thống định vị duy trì khả năng lặp lại và giảm độ rung không mong muốn.

Máy công cụ chính xác

CNC và các thiết bị gia công có độ chính xác cao khác phụ thuộc vào các bộ phận chuyển động cứng nhắc để hỗ trợ độ chính xác cắt và định vị dao lặp lại.

Robot công nghiệp

Trục tuyến tính được sử dụng với hệ thống robot có thể gặp phải sự thay đổi tải trọng và kiểu chuyển động phức tạp. Khả năng chịu tải mạnh có thể giúp duy trì sự ổn định trong cấu hình nhiều trục.

Dụng cụ đo chính xác

Thiết bị đo đặc biệt nhạy cảm với độ lệch cơ học. Chuyển động trơn tru và dung sai hình học được kiểm soát có thể giúp giảm các nguồn sai số đo cơ học.

Thiết bị y tế

Dụng cụ chính xác và sản xuất y tế thường yêu cầu vị trí đáng tin cậy, chuyển động có kiểm soát và bảo vệ bề mặt thích hợp. Lựa chọn hướng dẫn nên xem xét cả hiệu suất cơ học và yêu cầu về môi trường.

Bạn nên chọn Hướng dẫn tuyến tính phù hợp như thế nào?

Việc chọn đường dẫn hướng chỉ dựa trên cấp độ chính xác được quảng cáo có thể dẫn đến thiết kế không phù hợp. Một cách tiếp cận tốt hơn là đánh giá môi trường vận hành hoàn chỉnh và các yêu cầu cơ học.

1. Xác định độ chính xác định vị cần thiết:Xác định độ chính xác mục tiêu, độ lặp lại và độ lệch hình học cho phép.
2. Tính toán tải trọng tĩnh và động:Xem xét tải trọng, gia tốc, lực cắt, mômen tải và phân bổ tải trọng.
3. Kiểm tra chiều dài đường sắt:Các thanh ray dài hơn có thể có các yêu cầu về dung sai khác nhau, do đó, chiều dài và cấp độ chính xác phải được đánh giá cùng nhau.
4. Đánh giá điều kiện môi trường:Xem xét các yêu cầu về bụi, độ ẩm, nhiệt độ, chất ăn mòn và phòng sạch.
5. Lựa chọn chất bôi trơn phù hợp:Bôi trơn thích hợp là điều cần thiết để giảm ma sát và hỗ trợ hiệu suất lăn ổn định.
6. Xác nhận độ chính xác cài đặt:Ngay cả một dẫn hướng có độ chính xác cao cũng không thể bù đắp cho bề mặt lắp đặt được gia công không chính xác hoặc căn chỉnh kém.
7. Yêu cầu hồ sơ kiểm tra:Báo cáo kiểm tra kỹ thuật cung cấp bằng chứng hữu ích cho thấy các bộ phận được cung cấp đáp ứng các thông số kỹ thuật đã thỏa thuận.

Đối với các dự án có yêu cầu khắt khe, các kỹ sư cũng nên xem xét cấu hình bàn trượt, tải trước, phương pháp lắp đặt, tính song song của đường ray, tương tác giữa hệ thống truyền động và chu kỳ dịch vụ dự kiến ​​trước khi hoàn thiện thông số kỹ thuật.

Người mua nên mong đợi kiểm soát chất lượng gì?

Các bộ phận chính xác yêu cầu kiểm soát chất lượng có thể đo lường được thay vì chỉ kiểm tra bằng mắt. Một nhà cung cấp chuyên nghiệp phải có các quy trình bao gồm nguyên liệu thô, xử lý nhiệt, mài, xác minh kích thước, hiệu suất vận hành và kiểm tra cuối cùng.

Maitu tuyên bố rằng quy trình sản xuất của họ sử dụng khả năng truy xuất nguồn gốc chất lượng dựa trên ERP từ kho lưu trữ thép mang crôm có hàm lượng carbon cao thông qua xử lý nhiệt, mài chính xác và kiểm tra lần cuối. Các thanh dẫn hướng của nó cũng phải được chiếu biên dạng, đánh giá tiếng ồn và xác minh tải trọng, cùng với tài liệu kiểm tra được cung cấp cho các đơn đặt hàng.

Cách tiếp cận này rất quan trọng đối với các OEM và nhóm kỹ thuật vì dữ liệu kiểm tra có thể theo dõi có thể hỗ trợ kiểm soát chất lượng đầu vào, tài liệu dự án và các quyết định bảo trì dài hạn.

Maitu cũng báo cáo hơn 16.000 thông số kỹ thuật của vít me chính xác và các bộ phận tuyến tính được phát triển kể từ khi bắt đầu hoạt động tại Tô Châu, cùng với kinh nghiệm phục vụ hơn 5.000 khách hàng toàn cầu. Nguồn lực sản xuất của công ty bao gồm các cơ sở ở Tô Châu và Đông Quan, hỗ trợ cả yêu cầu số lượng nhỏ và đơn hàng sản xuất lớn hơn.

Câu hỏi thường gặp

Hướng dẫn tuyến tính siêu chính xác là gì?

Dẫn hướng tuyến tính siêu chính xác là các thành phần chuyển động tuyến tính có độ chính xác cao được thiết kế cho các ứng dụng yêu cầu định vị được kiểm soát, di chuyển trơn tru, độ cứng cao và dung sai hình học nhất quán. Chúng thường được sử dụng trong thiết bị bán dẫn, máy công cụ chính xác, robot, thiết bị đo lường và sản xuất y tế.

Điều gì làm cho hướng dẫn tuyến tính cấp UP khác với cấp tiêu chuẩn?

Thanh dẫn hướng cấp UP được sản xuất với dung sai kích thước chặt chẽ hơn so với cấp tiêu chuẩn. Ví dụ: các thông số sản xuất được liệt kê của Maitu hiển thị mức cho phép △H và △W là 2 μm đối với đường ray cấp UP có chiều dài lên tới 500 mm. Sự phù hợp thực tế của cấp độ phụ thuộc vào thiết kế máy hoàn chỉnh và độ chính xác cần thiết.

Vật liệu nào thường được sử dụng cho hướng dẫn tuyến tính có độ chính xác cao?

Thép chịu lực crom cacbon cao thường được lựa chọn cho các ứng dụng chuyển động tuyến tính đòi hỏi khắt khe vì nó có thể đạt được độ cứng cao và khả năng chống mài mòn sau khi xử lý nhiệt. Maitu chỉ định vật liệu tương đương SUJ2 với độ cứng khoảng 58–62 HRC cho dòng sản phẩm siêu chính xác.

Làm thế nào có thể cải thiện tuổi thọ dịch vụ dẫn hướng tuyến tính?

Lắp đặt đúng, tải trước phù hợp, bôi trơn phù hợp, kiểm soát ô nhiễm, phân bổ tải hợp lý và kiểm tra thường xuyên đều góp phần kéo dài tuổi thọ sử dụng. Các thanh dẫn hướng được bịt kín và xử lý bề mặt phù hợp có thể mang lại sự bảo vệ bổ sung trong môi trường vận hành đầy thử thách.

Các hướng dẫn siêu chính xác có phù hợp cho các ứng dụng phòng sạch hoặc bán dẫn không?

Chúng có thể phù hợp khi các yêu cầu về cấu hình dẫn hướng, bôi trơn, bịt kín, xử lý bề mặt và độ sạch phù hợp chính xác với ứng dụng. Đối với những môi trường nhạy cảm, người mua nên thảo luận về các yêu cầu về vật liệu, lớp phủ, bôi trơn, kiểm soát hạt và kiểm tra với nhà cung cấp trước khi đặt hàng.

suy nghĩ cuối cùng

Dẫn hướng tuyến tính siêu chính xác đóng một vai trò quan trọng trong các ứng dụng trong đó độ chính xác chuyển động, độ cứng, khả năng lặp lại và độ tin cậy ảnh hưởng trực tiếp đến hiệu suất thiết bị. Việc lựa chọn giải pháp phù hợp đòi hỏi nhiều hơn là việc so sánh các cấp độ chính xác danh nghĩa. Chất lượng vật liệu, độ hoàn thiện của mương, phân bổ tải trọng, độ kín, bôi trơn, điều kiện lắp đặt, quy trình kiểm tra và yêu cầu ứng dụng đều phải được xem xét cùng nhau.

Với hơn 12 năm kinh nghiệm về công nghệ chuyển động tuyến tính chính xác, danh mục sản phẩm đa dạng, thông số sản xuất chi tiết và quy trình kiểm soát chất lượng có thể theo dõi, Maitu cung cấp các giải pháp dẫn hướng tuyến tính cho các ứng dụng công nghiệp đòi hỏi khắt khe. Nếu bạn đang đánh giá các hướng dẫn cho thiết bị CNC, máy bán dẫn, robot, đo lường chính xác hoặc sản xuất y tế, hãy tìm hiểu thêm về Dẫn hướng tuyến tính siêu chính xác vàliên hệ với chúng tôiđể thảo luận về các yêu cầu về độ chính xác, tải trọng, chiều dài đường ray, môi trường và tùy chỉnh của bạn.
