Vít bi cải thiện độ chính xác trong máy CNC và hệ thống tự động hóa như thế nào?

Đối với các máy CNC và hệ thống tự động, nơi mà độ lặp lại và độ cứng quyết định hiệu suất, vít bi đóng vai trò là nền tảng không thể chối cãi của điều khiển chuyển động chính xác. Không giống như vít me truyền thống dựa vào ma sát trượt, vít bi sử dụng các viên bi thép tuần hoàn để giảm thiểu ma sát và loại bỏ phản ứng ngược. Thiết kế cơ bản này cho phép thiết bị CNC hiện đại đạt được dung sai định vị trong phạm vi micron, cho phép các ngành công nghiệp từ hàng không vũ trụ đến sản xuất thiết bị y tế vượt qua ranh giới của những gì có thể. Về cốt lõi, vít bi biến chuyển động quay thành chuyển động tuyến tính với hiệu suất vượt trội, chuyển trực tiếp mô-men xoắn của động cơ thành chuyển động trơn tru, có thể dự đoán được—một yêu cầu thiết yếu đối với bất kỳ hệ sinh thái tự động hóa nào đòi hỏi độ lặp lại dưới micron.

Nhưng chính xác thì làm thế nào để vít bi nâng độ chính xác lên mức như vậy? Câu trả lời nằm ở sự kết hợp giữa kiến ​​trúc cơ khí, kỹ thuật tải trước và độ ổn định nhiệt. Bằng cách phân phối tải trọng thông qua các bộ phận lăn thay vì bề mặt trượt, vít bi giảm đáng kể tổn thất do ma sát và sinh nhiệt, hai kẻ thù chính của độ chính xác trong gia công. Hơn nữa, thông qua các cơ chế tải trước có thể điều chỉnh được, phản ứng ngược—sự tác động vốn có giữa các bộ phận cơ khí—gần như bị loại bỏ, đảm bảo rằng những thay đổi hướng xảy ra ngay lập tức mà không bị mất chuyển động. Đối với các hệ thống tự động hóa xử lý các hoạt động gắp và đặt phức tạp hoặc gia công CNC năm trục, điều này có nghĩa là dung sai chặt chẽ hơn, độ hoàn thiện bề mặt vượt trội và tuổi thọ dụng cụ được kéo dài. Công ty TNHH Sản xuất Thanh vít Tô Châu Maitu đã dành hơn hai thập kỷ để nắm vững những sắc thái này, sản xuất vít bi đặt ra tiêu chuẩn về độ chính xác trong các nhà máy hiện đại trên toàn thế giới. Trong bài viết này, chúng tôi sẽ mổ xẻ các thông số kỹ thuật, nguyên lý kỹ thuật và lợi ích thực tế để khẳng định lý do tại sao vít bi vẫn không thể thay thế trong các ngành công nghiệp truyền động chính xác.

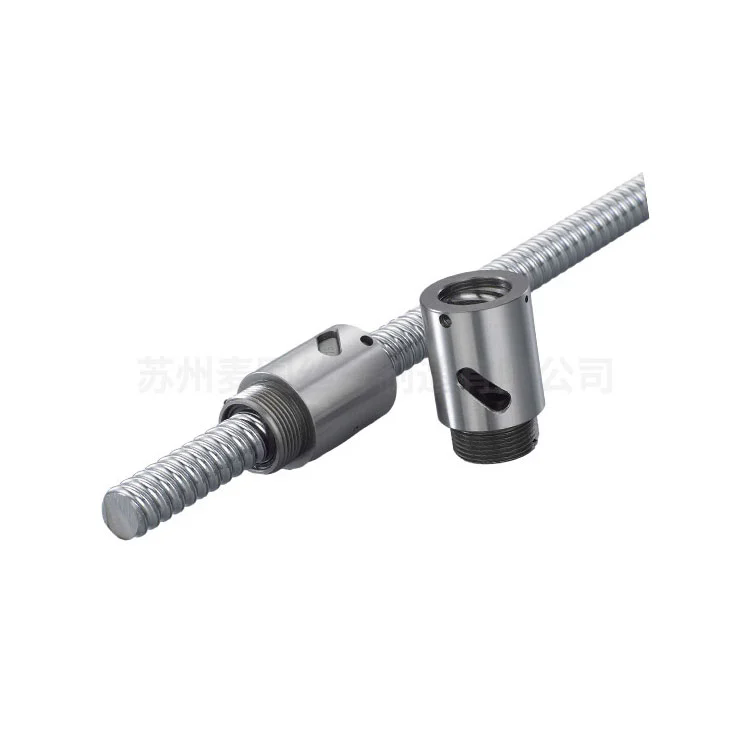

Những đặc điểm thiết kế quan trọng nào khiến vít bi trở nên không thể thiếu khi gia công CNC có độ chính xác cao?

Trung tâm gia công CNC hiện đại hoạt động dựa vào các bộ phận truyền động tuyến tính của nó. Khi đánh giá lý do tại sao vít bi là tiêu chuẩn vàng, người ta phải kiểm tra các đặc điểm kiến ​​trúc khác biệt với các cụm vít thông thường. Nhà máy của chúng tôi,Công ty TNHH sản xuất thanh trục vít Tô Châu Maitu, chế tạo từng Vít bi bằng cách tiếp cận toàn diện về độ chính xác hình học, khoa học vật liệu và phân bổ tải trọng. Dưới đây là các thuộc tính thiết kế cốt lõi giúp củng cố độ chính xác vượt trội.

• Vòng bi tuần hoàn:Không giống như tiếp xúc trượt trong vít acme, vít bi sử dụng các viên bi thép cứng lăn trong mương. Hành động lăn này làm giảm hệ số ma sát xuống mức thấp nhất là 0,005, cho phép chuyển động mượt mà hơn và giảm mô-men xoắn cần thiết từ động cơ servo. Ma sát thấp hơn cũng giảm thiểu sự sinh nhiệt, điều này rất quan trọng vì sự giãn nở nhiệt có thể gây ra sai số định vị lên tới 10 micron mỗi độ C trên mét.

• Độ chính xác chì cao (Cấp JIS C0-C5):Vít bi nối đất chính xác từ nhà máy của chúng tôi đạt được độ chính xác chì lên đến cấp C0, nghĩa là độ lệch được giới hạn ở mức ±3 micron trên 300 mm. Mức độ chính xác này đảm bảo rằng các đường chạy dao được lập trình tương ứng chính xác với chuyển động thực tế, cần thiết cho việc tạo đường viền cho các bộ phận hàng không vũ trụ phức tạp hoặc khuôn vi điện tử.

• Hệ thống tuần hoàn bóng được tối ưu hóa:Bộ làm lệch hướng bên trong hoặc hệ thống trả lại ống đảm bảo quá trình tuần hoàn bóng trơn tru mà không bị rung hoặc gây tiếng ồn. Thiết kế bộ làm lệch hướng độc quyền của chúng tôi làm giảm xung động, điều này trực tiếp chuyển thành tốc độ tiến dao ổn định và loại bỏ vết hằn trên bề mặt gia công.

• Độ cứng trục cao:Bằng cách kết hợp đường kính trục vít lớn với cụm đai ốc được nạp sẵn, vít bi mang lại độ cứng dọc trục lên tới 500 N/µm. Độ cứng này ngăn chặn sự biến dạng dưới lực cắt, duy trì vị trí dụng cụ ngay cả trong các nguyên công phay nặng.

• Cơ chế tải trước có thể tùy chỉnh:Các phương pháp tải trước đai ốc đôi hoặc tải trước bi quá khổ cho phép chúng tôi tinh chỉnh phản ứng ngược về 0. Đối với các ứng dụng CNC yêu cầu độ chính xác định vị hai chiều, tính năng này là không thể thay đổi được.

Tại Maitu Vít Rod, quy trình sản xuất của chúng tôi tuân thủ các cổng chất lượng nghiêm ngặt. Chúng tôi sử dụng trục vít được tôi cứng bằng cảm ứng với độ cứng HRC 58-62 và các rãnh được mài chính xác để đảm bảo khả năng chống mài mòn qua hàng triệu chu kỳ. Hơn nữa, triết lý thiết kế của chúng tôi kết hợp phân tích phần tử hữu hạn để tối ưu hóa tỷ lệ khoảng cách giữa đường kính và đường kính bóng, tối đa hóa cả tốc độ và độ chính xác. Đối với các hệ thống tự động hóa hoạt động 24/7, sự kết hợp của các tính năng thiết kế này đảm bảo rằng vít bi duy trì độ chính xác ban đầu trong nhiều năm, giảm thời gian dừng hiệu chuẩn lại. Cuối cùng, các tính năng thiết kế quan trọng sẽ biến một bộ phận cơ khí đơn giản thành một bộ phận hỗ trợ chính xác xác định khả năng của bất kỳ máy CNC hoặc dây chuyền lắp ráp tự động nào.

Khi các kỹ sư của chúng tôi phát triển Vít bi tùy chỉnh cho khách hàng, họ tập trung vào ba trụ cột: tiêu chuẩn hóa độ chính xác của dây dẫn, quản lý độ ổn định nhiệt và tính nhất quán của tải trước. Bằng cách tích hợp các trụ này, chúng tôi đảm bảo rằng hệ thống chuyển động tuyến tính phản ứng tức thời với các tín hiệu điều khiển—một yêu cầu bắt buộc đối với các trung tâm gia công tốc độ cao và tự động hóa chất bán dẫn. Với 20 năm kinh nghiệm trong ngành, chúng tôi nhận thấy rằng các đặc điểm thiết kế của vít bi có mối tương quan trực tiếp với giá trị Cpk có thể đạt được trong môi trường sản xuất hàng loạt, xác nhận lý do tại sao nó vẫn là lựa chọn hàng đầu cho các ứng dụng quan trọng.

Tại sao vít bi lại hoạt động tốt hơn vít me truyền thống trong hệ thống tự động hóa?

Các hệ thống tự động hóa—từ cánh tay robot đến các thiết bị gắp và đặt—yêu cầu chuyển động ổn định, không ma sát với mức bảo trì tối thiểu. Vít me truyền thống (acme hoặc hình thang) dựa vào ma sát trượt giữa vít và đai ốc, dẫn đến hiện tượng trượt dính và mài mòn nhanh. Ngược lại, vít bi về cơ bản xác định lại hiệu quả hoạt động. Rút kinh nghiệm từ nhiều thập kỷ chuyên môn sản xuất tại nhà máy của chúng tôi, chúng tôi đã tổng hợp những lý do chính xác khiến vít bi chiếm ưu thế trong môi trường tự động.

• Hiệu quả ma sát và tiêu thụ năng lượng:Vít me thông thường hoạt động với hiệu suất khoảng 20-40%, trong khi vít bi đạt hiệu suất 90% hoặc cao hơn. Đối với các hệ thống tự động hóa có nhiều trục, hiệu suất này giúp giảm yêu cầu về kích thước động cơ, giảm chi phí năng lượng và giảm tải nhiệt cho bộ điều khiển.

• Hiện tượng không dính trượt:Ma sát trượt tạo ra ma sát tĩnh cần phải khắc phục trước khi bắt đầu chuyển động, gây ra hiện tượng khởi động giật. Tiếp xúc lăn trong vít bi giúp loại bỏ hiện tượng dính dính, cho phép chuyển động vi mô cực kỳ trơn tru—điều cần thiết cho lớp phủ chính xác hoặc lắp ráp điện tử.

• Tuổi thọ và thời gian trung bình giữa các lần thất bại (MTBF):Vì tiếp xúc lăn giúp giảm thiểu mài mòn nên tuổi thọ của vít bi thường vượt quá 20.000 giờ dưới tải định mức, so với 5.000-8.000 giờ đối với vít me trượt. Các cuộc kiểm tra tuổi thọ tăng tốc tại nhà máy của chúng tôi xác nhận rằng với sự bôi trơn thích hợp, vít bi của chúng tôi duy trì độ chính xác ban đầu trong thời gian sản xuất kéo dài.

• Tốc độ di chuyển cao hơn:Quán tính thấp và ma sát giảm cho phép vít bi đạt tốc độ di chuyển lên tới 120 m/phút hoặc hơn với thiết kế phù hợp, trong khi vít me tạo ra nhiệt quá mức ở tốc độ vượt quá 30 m/phút. Lợi thế về tốc độ này giúp tăng năng suất trong các dây chuyền tự động hóa khối lượng lớn.

• Bảo trì đơn giản:Vít bi chỉ yêu cầu bôi trơn định kỳ và kiểm tra vòng đệm, trong khi vít me yêu cầu điều chỉnh thường xuyên để bù đắp cho phản ứng ngược do mài mòn. Đối với kho tự động hoặc bộ thay đổi công cụ CNC, việc giảm bảo trì đồng nghĩa với thời gian hoạt động cao hơn.

Tại cơ sở sản xuất của chúng tôi, Công ty TNHH Sản xuất Thanh vít Tô Châu Maitu, chúng tôi thường thực hiện các phân tích so sánh song song cho các khách hàng chuyển từ vít me sang vít bi. Dữ liệu luôn cho thấy sự cải thiện 30-50% về khả năng lặp lại vị trí và giảm 20% thời gian chu kỳ do khả năng tăng tốc cao hơn.

Ngoài ra, các hệ thống tự động hóa được trang bị vít bi thể hiện dấu hiệu rung động thấp hơn đáng kể, điều này rất quan trọng khi tích hợp hệ thống thị giác hoặc thiết bị đo laze. Khả năng vốn có của vít bi để xử lý cả lực đẩy và tải trọng mô men trong bao bì nhỏ gọn cũng cho phép các kỹ sư thiết kế thu nhỏ diện tích máy mà không ảnh hưởng đến độ chính xác. Đối với bất kỳ hệ thống tự động hóa nào yêu cầu chu kỳ làm việc cao và độ chính xác ở mức micron, vít bi không chỉ đơn thuần là một bản nâng cấp—nó là một mệnh lệnh vận hành.

Hơn nữa, tính linh hoạt trong các thiết kế vít bi của chúng tôi—bao gồm gia công đầu cuối tùy chỉnh, cấu hình đai ốc và vòng đệm gạt nước—đảm bảo tích hợp liền mạch vào các kiến ​​trúc tự động hóa hiện có. Cho dù đó là môi trường phòng sạch để chế tạo chất bán dẫn hay môi trường gia công khắc nghiệt có chất làm mát xâm nhập, vít bi của chúng tôi vẫn duy trì hiệu suất vượt trội. Khả năng thích ứng này, kết hợp với những lợi thế cơ học không thể phủ nhận, giải thích tại sao các ngành công nghiệp đã tiêu chuẩn hóa công nghệ vít bi cho các dự án tự động hóa thế hệ tiếp theo.

Các thông số kỹ thuật chính xác định độ chính xác của vít bi trong ứng dụng công nghiệp như thế nào?

Đối với các kỹ sư và chuyên gia mua sắm, việc hiểu bảng thông số kỹ thuật của vít bi là điều cần thiết để dự đoán độ chính xác trong thế giới thực. Tại Maitu Screw Rod, chúng tôi sản xuất vít bi với các thông số được căn chỉnh tỉ mỉ theo tiêu chuẩn quốc tế. Dưới đây là bảng chi tiết trình bày các thông số kỹ thuật quyết định độ chính xác, khả năng chịu tải và trạng thái động. Mỗi tham số đóng một vai trò quan trọng trong việc làm thế nào vít bi cải thiện độ chính xác trong máy CNC và hệ thống tự động hóa.

Các tham số này không bị cô lập; họ làm việc hiệp đồng. Ví dụ, vít bi cấp C0 kết hợp với tải trước đai ốc đôi và đường kính lớn mang lại một bệ chuyển động đạt được độ chính xác định vị ±1µm. Nhà máy của chúng tôi sử dụng xác minh giao thoa kế laser cho từng vít bi chính xác trước khi vận chuyển, đảm bảo khả năng truy xuất nguồn gốc theo tiêu chuẩn chiều dài quốc tế. Đối với khách hàng trong các ngành như mài thấu kính quang học hoặc robot y tế, chúng tôi cung cấp các báo cáo đo lường chứng nhận độ lệch chì, độ đảo và mô-men xoắn tải trước. Bằng cách kiểm soát tỉ mỉ các thông số này, Công ty TNHH Sản xuất Thanh trục vít Tô Châu Maitu trao quyền cho các kỹ sư thiết kế các hệ thống luôn đạt được tiêu chuẩn chính xác cao nhất.

Ngoài ra, chúng tôi còn cung cấp các sửa đổi dây dẫn tùy chỉnh để bù đắp cho sự tăng nhiệt trong các ứng dụng tốc độ cao, nâng cao hơn nữa độ chính xác trong thế giới thực. Việc lựa chọn đúng các thông số kỹ thuật này tương quan trực tiếp với dung sai hình học có thể đạt được trong các phôi gia công đã hoàn thiện, khẳng định lại lý do tại sao vít bi là thành phần có độ chính xác cao nhất.

Việc loại bỏ tải trước và phản ứng dữ dội có vai trò gì trong việc đạt được vị trí dưới Micron?

Phản ứng dữ dội là kẻ thù không đội trời chung của điều khiển chuyển động chính xác. Trong bất kỳ hộp số cơ học nào, khe hở giữa các bộ phận ăn khớp gây ra độ trễ khi đảo chiều—một hiện tượng làm giảm độ chính xác của đường viền CNC và khả năng lặp lại tự động hóa. Vít bi giải quyết vấn đề này thông qua các kỹ thuật tải trước tiên tiến tạo ra lực nén bên trong, loại bỏ chuyển động bị mất. Trong nhà máy của chúng tôi, Suzhou Maitu Vít Rod Manufacturing Co., Ltd., chúng tôi đã cải tiến các phương pháp tải trước mang lại hiệu suất định vị dưới micron ngay cả khi tải trọng dao động.

• Tải trước đai ốc đôi:Hai đai ốc được gắn với một miếng đệm tạo ra sự lệch trục, buộc các viên bi trong mỗi đai ốc tiếp xúc với các mặt đối diện của rãnh vít. Phương pháp này loại bỏ hoàn toàn phản ứng ngược và tăng độ cứng dọc trục lên 30-50%. Đối với máy CNC 5 trục, điều này đảm bảo rằng các phép thử nội suy cung tròn cho thấy độ lệch dưới 2 micron.

• Tải trước bóng quá khổ:Bằng cách sử dụng các quả bóng lớn hơn một chút so với đường kính rãnh mương, sẽ đạt được độ vừa khít có kiểm soát. Phương pháp tải trước đai ốc đơn này nhỏ gọn và lý tưởng cho các trục tự động hóa có không gian hạn chế nhưng vẫn cung cấp khả năng vận hành không có phản ứng ngược.

• Cơ chế tải trước có thể điều chỉnh:Một số thiết kế kết hợp một đai ốc cho phép điều chỉnh lực tải trước tại hiện trường, cho phép hiệu chỉnh lại sau thời gian sử dụng kéo dài. Nhà máy của chúng tôi cung cấp các quy trình điều chỉnh rõ ràng để duy trì độ chính xác trong suốt vòng đời của thiết bị.

• Ảnh hưởng đến độ cứng của hệ thống:Tải trước không chỉ loại bỏ phản ứng ngược mà còn làm tăng độ cứng tổng thể của hệ thống truyền động. Độ cứng cao hơn có nghĩa là các lực bên ngoài—chẳng hạn như tải trọng cắt trong máy phay CNC—gây ra sự dịch chuyển tối thiểu, bảo toàn độ chính xác của bộ phận.

• Tác động đến độ lặp lại:Khi loại bỏ phản ứng ngược, vít bi đạt được khả năng lặp lại hai chiều trong phạm vi 1-2 micron. Để tự động hóa việc chọn và đặt các thiết bị điện tử tinh vi, khả năng lặp lại này giúp ngăn ngừa sai lệch thành phần và lỗi lắp ráp.

Từ góc độ điều khiển, vít bi được nạp sẵn cho phép các vòng servo chạy với mức tăng cao hơn mà không gây ra dao động, cải thiện hơn nữa thời gian ổn định và độ chính xác của vị trí. Nhóm kỹ thuật của chúng tôi thường xuyên chứng minh điều này bằng cách sử dụng hiệu chuẩn laser: trục CNC có vít bi được nạp sẵn có sai số đảo chiều nhỏ hơn 1 micron, so với 15-30 micron đối với vít me tiêu chuẩn. Trong các lĩnh vực có độ chính xác cao như chế tạo khuôn và EDM, điều này chuyển trực tiếp sang độ hoàn thiện bề mặt vượt trội và loại bỏ các đường nhân chứng.

Hơn nữa, việc loại bỏ phản ứng ngược làm giảm lực tác động trong quá trình đảo hướng, bảo vệ toàn bộ cơ cấu truyền động khỏi bị mài mòn sớm. Đối với bất kỳ ứng dụng nào yêu cầu chuyển động hai chiều—cho dù đó là bộ định tuyến cổng hay tầng bán dẫn—vít bi có khả năng tải trước là giải pháp khả thi duy nhất để đảm bảo định vị ở mức vi mô phụ. Công ty TNHH Sản xuất Thanh vít Tô Châu Maitu cung cấp các báo cáo hiệu chuẩn tải trước với từng vít bi có độ chính xác cao, đảm bảo khách hàng của chúng tôi nhận được các bộ phận đáp ứng nhu cầu kiểm soát chuyển động nghiêm ngặt nhất.

Kết luận: Vai trò quyết định của vít bi trong tự động hóa chính xác thế hệ tiếp theo

Kỹ thuật chính xác trong máy CNC và hệ thống tự động hóa không chỉ đơn thuần là vấn đề của phần mềm tiên tiến hoặc bộ mã hóa có độ phân giải cao; về cơ bản nó dựa vào tính toàn vẹn cơ học của bộ truyền động tuyến tính. Như chúng ta đã khám phá, vít bi—với thiết kế phần tử lăn, khả năng tùy chỉnh tải trước và độ cứng vượt trội—tạo thành xương sống của điều khiển chuyển động có độ chính xác cao hiện đại. Từ việc giảm độ trôi nhiệt do ma sát đến loại bỏ phản ứng ngược để có phản ứng tức thời, mọi thuộc tính của vít bi đều được điều chỉnh để đáp ứng nhu cầu không ngừng theo đuổi dung sai chặt chẽ hơn và thông lượng cao hơn.

Trong nhiều thập kỷ kinh nghiệm sản xuất tại Công ty TNHH Sản xuất Thanh vít Tô Châu Maitu, chúng tôi đã chứng kiến ​​việc lựa chọn và tích hợp vít bi phù hợp có thể biến máy móc tiêu chuẩn thành thiết bị chính xác đẳng cấp thế giới như thế nào. Các ngành công nghiệp như hàng không vũ trụ, ô tô, thiết bị y tế và điện tử tiên tiến đều dựa vào các tiêu chuẩn hiệu suất do vít bi chính xác đặt ra.

Bằng cách tận dụng công nghệ mài tiên tiến, kiểm soát chất lượng nghiêm ngặt và khả năng kỹ thuật tùy chỉnh, nhà máy của chúng tôi đảm bảo rằng mỗi vít bi chúng tôi sản xuất đều góp phần mang lại những lợi ích có thể đo lường được về độ chính xác, độ tin cậy và hiệu quả tổng thể của thiết bị. Khi quá trình tự động hóa tiếp tục phát triển cùng với Công nghiệp 4.0, nhu cầu về các bộ phận mang lại khả năng lặp lại ở mức micron dưới các mức tải khác nhau sẽ ngày càng tăng lên. Vít bi sẵn sàng đáp ứng thách thức này, đưa ra con đường đã được chứng minh để đạt được—và vượt qua—các yêu cầu về độ chính xác của bối cảnh sản xuất trong tương lai.

Bạn đã sẵn sàng nâng cao độ chính xác của máy CNC hoặc hệ thống tự động hóa của mình chưa?Hợp tác với Công ty TNHH Sản xuất Thanh trục vít Tô Châu Maituđể có được vít bi được thiết kế theo thông số kỹ thuật chính xác của bạn. Đội ngũ chuyên gia của chúng tôi cung cấp hỗ trợ toàn diện, từ tư vấn thiết kế đến dịch vụ hậu mãi, đảm bảo các giải pháp điều khiển chuyển động của bạn mang lại độ chính xác chưa từng có. Hãy liên hệ với nhà máy của chúng tôi ngay hôm nay để yêu cầu báo giá hoặc thảo luận về các yêu cầu về vít bi tùy chỉnh của bạn—hãy cùng nhau xây dựng độ chính xác.
