Đơn vị hỗ trợ Mặt cố định và được hỗ trợ

Bộ phận hỗ trợ của Maitu Cố định và Bên được hỗ trợ được thiết kế chính xác và chủ yếu có hai loại riêng biệt: Bên cố định và Bên được hỗ trợ, mỗi loại được thiết kế để thực hiện các chức năng cơ học cụ thể trong hệ thống. Cấu hình của các bộ phận hỗ trợ là một khía cạnh cơ bản trong bất kỳ cụm vít me nào, rất quan trọng để đảm bảo sự ổn định khi vận hành và đạt được chuyển động tuyến tính chính xác.

Gửi yêu cầu

Mô tả Sản phẩm

Đặc điểm nổi bật của Bộ phận hỗ trợ Cố định và Bên được hỗ trợ từ nhà máy Maitu là khả năng hạn chế chuyển động theo cả hướng trục và hướng tâm. Nó thường kết hợp một cặp ổ trục tiếp xúc góc phù hợp hoặc ổ bi rãnh sâu kết hợp với ổ trục chặn, chúng cùng nhau hấp thụ chắc chắn cả tải trọng hướng tâm và tải trọng lực đẩy từ trục vít. Cấu hình này được thiết kế để cung cấp khả năng cố định trục cứng, khiến nó trở thành thành phần không thể thiếu cho các ứng dụng yêu cầu định vị có độ chính xác cao và truyền lực đẩy hai chiều đáng kể.

Ngược lại, Bộ phận Hỗ trợ Cố định và Bên được Hỗ trợ được đặc trưng bởi khả năng cho phép di chuyển dọc trục trong khi cung cấp hỗ trợ xuyên tâm. Nó thường sử dụng một ổ bi rãnh sâu đơn hoặc một ống lót hướng tâm, cho phép trục vít giãn nở hoặc co lại tự do theo hướng trục do thay đổi nhiệt. Thiết kế cụ thể này rất quan trọng để bù lại sự giãn nở nhiệt trong các cụm vít dài, ngăn ngừa các ứng suất bên trong nguy hiểm, sự ràng buộc và lỗi hệ thống tiềm ẩn.

Tuy nhiên, việc lựa chọn giữa bên cố định và bên được hỗ trợ không chỉ đơn thuần là sự lựa chọn mà là một quyết định thiết kế có hệ thống. Cấu hình không chính xác có thể dẫn đến giảm độ chính xác, tiếng ồn quá mức và hỏng vòng bi sớm. Do đó, việc ghép nối thích hợp và căn chỉnh chính xác của các bộ phận này cũng quan trọng như chính vít đối với tính toàn vẹn của toàn bộ hệ thống chuyển động.

Chúng tôi quan tâm đến việc cung cấp các giải pháp vít tích hợp và bộ phận hỗ trợ. Bộ phận hỗ trợ Mặt cố định và mặt được hỗ trợ của chúng tôi được thiết kế để phù hợp với thông số kỹ thuật của vít hình thang và vít ACME của chúng tôi.

Thông số sản xuất

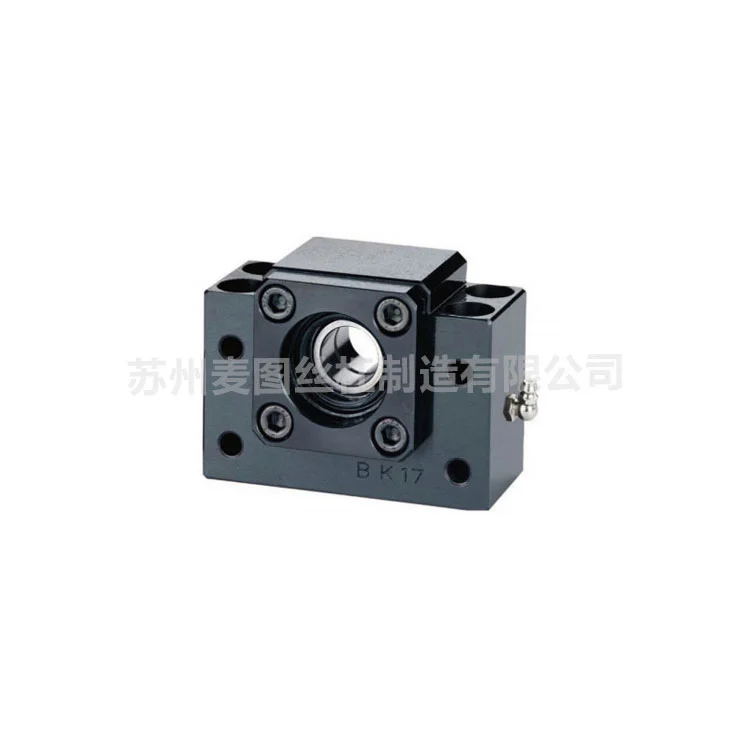

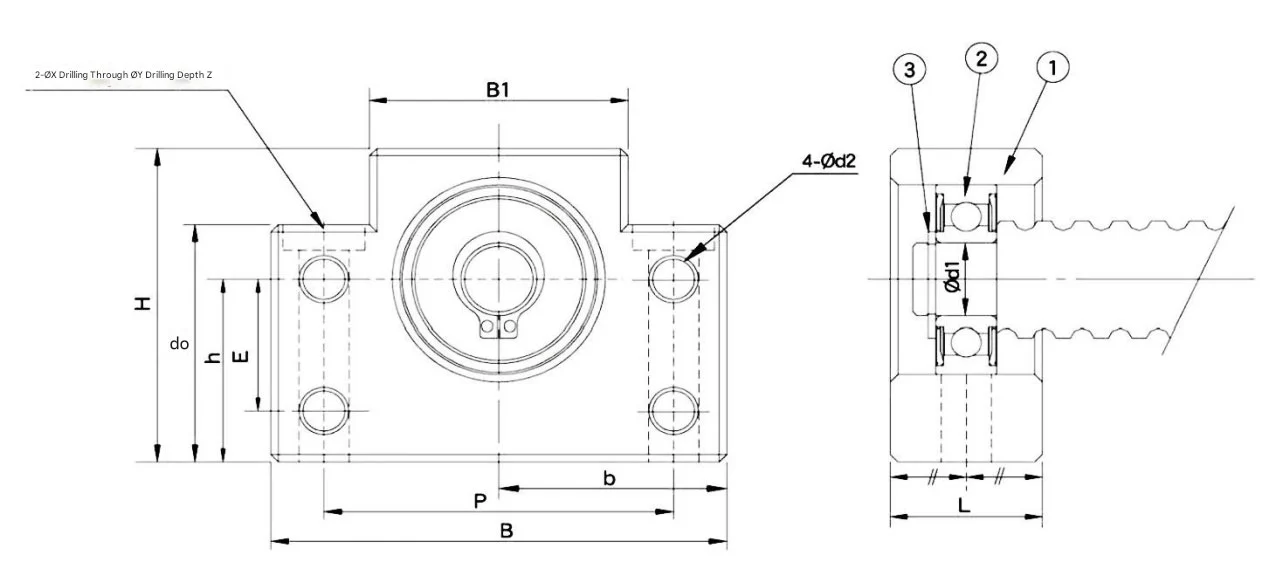

Bộ phận hỗ trợ Dòng MBK mặt cố định

Người mẫu	Đường kính	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

Bộ phận hỗ trợ Dòng MBF bên hỗ trợ

Người mẫu	Đường kính	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

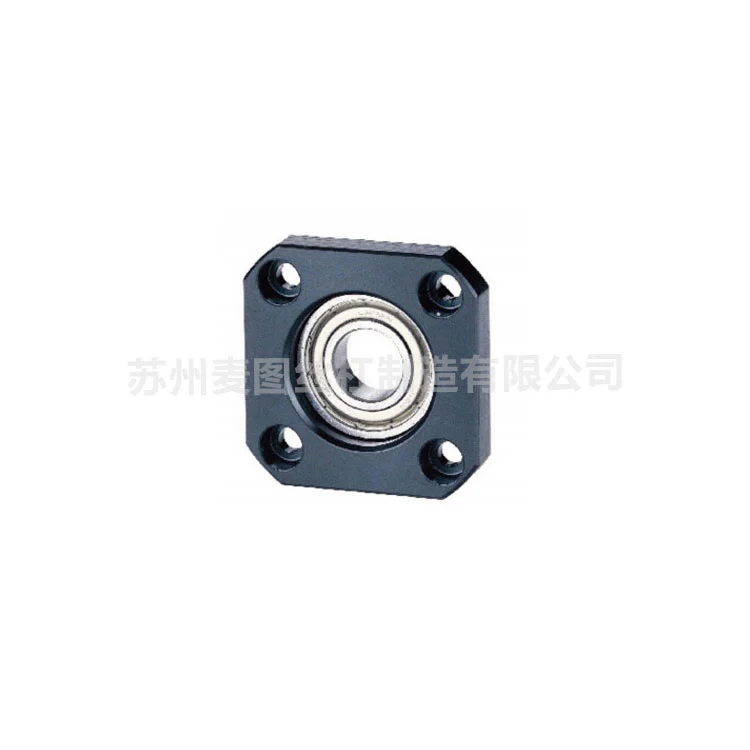

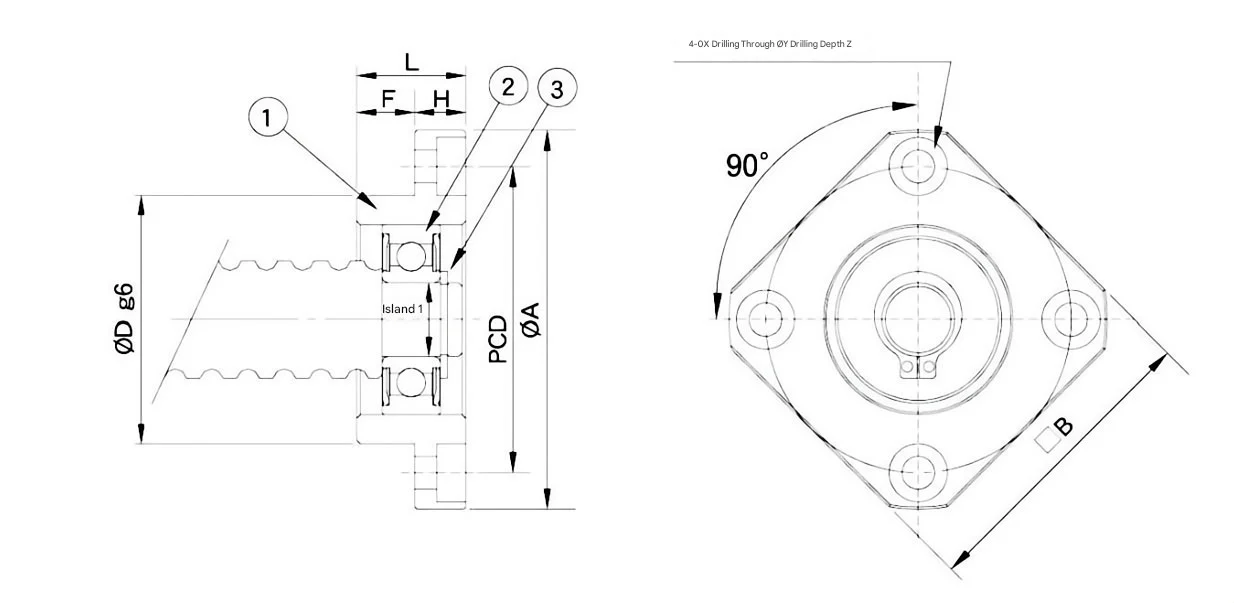

Bộ phận hỗ trợ Dòng MFK cố định

Người mẫu	Đường kính	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

Bộ phận hỗ trợ Bên hỗ trợ Dòng MEF

Người mẫu	Đường kính	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Tại sao chọn sản phẩm Maitu?

Tính toàn vẹn chuyển động có hệ thống

Chúng tôi không chỉ bán các bộ phận; chúng tôi cung cấp các giải pháp chuyển động tích hợp. Các bộ phận cố định và hỗ trợ của chúng tôi được thiết kế để phù hợp hoàn hảo với các thông số kỹ thuật vít hình thang và vít ACME của chúng tôi, loại bỏ các lỗi căn chỉnh và đảm bảo tính toàn vẹn về cấu trúc của toàn bộ hệ thống truyền động của bạn.

Thiết kế bù nhiệt tiên tiến

Các bộ phận "Bên được hỗ trợ" của chúng tôi được thiết kế đặc biệt để cho phép chuyển động dọc trục. Bằng cách cho phép trục vít giãn nở hoặc co lại tự do dưới sự dao động của nhiệt độ, thiết kế của chúng tôi ngăn chặn các ứng suất và ràng buộc bên trong, vốn là nguyên nhân hàng đầu gây ra hỏng hóc hệ thống sớm trong các cụm vít dài.

Tải hai chiều có độ cứng cao

Để định vị chính xác, các bộ phận "Bên cố định" của chúng tôi kết hợp vòng bi tiếp xúc góc cao cấp. Cấu hình này mang lại khả năng hạn chế hướng trục và hướng tâm vượt trội, hấp thụ lực đẩy hai chiều đáng kể để duy trì độ chính xác chính xác ngay cả dưới tải trọng công nghiệp nặng.

Hơn 12 năm chuyên môn sản xuất

Với di sản bắt nguồn từ Thượng Hải Yingqi và một thập kỷ sản xuất độc lập ở Tô Châu, Maitu mang đến trải nghiệm chuyên sâu về miền. Cơ sở được chứng nhận ISO 9001 của chúng tôi sử dụng hệ thống ERP tự phát triển để giám sát mọi giai đoạn sản xuất, đảm bảo rằng mọi đơn vị hỗ trợ đều đáp ứng các dung sai nghiêm ngặt của ngành.

Hiệu suất & Tùy chỉnh đã được chứng minh

Với hơn 80.000 chiếc được giao cho khách hàng toàn cầu, chúng tôi mang lại thành tích đã được chứng minh. Cho dù bạn cần thép carbon tiêu chuẩn hay vật liệu chuyên dụng như thép không gỉ hoặc đồng, đội ngũ 10 kỹ sư của chúng tôi có thể tùy chỉnh bộ phận hỗ trợ để phù hợp với các yêu cầu cơ học và môi trường cụ thể của bạn.

Câu hỏi thường gặp

Làm thế nào để chọn chính xác Đơn vị hỗ trợ Cố định và Bên được hỗ trợ?

Thiết lập tiêu chuẩn có độ chính xác cao yêu cầu một Bên cố định (để khóa trục vít theo chiều dọc và xử lý tải trọng lực đẩy) và một Bên được hỗ trợ (để hỗ trợ hướng tâm đồng thời cho phép giãn nở nhiệt). Nhóm kỹ thuật của chúng tôi có thể giúp bạn xác định cấu hình vòng bi cụ thể (ví dụ: tiếp xúc góc so với rãnh sâu) dựa trên yêu cầu về hướng tải và tốc độ của bạn.

Bộ phận hỗ trợ của bạn có tương thích với cả vít hình thang và vít ACME không?

Đúng. Chúng tôi chuyên về các giải pháp tích hợp. Các bộ phận hỗ trợ của chúng tôi được gia công đặc biệt để phù hợp với kích thước cuối của tạp chí vít 30° hình thang và 29° ACME của chúng tôi. Điều này đảm bảo sự vừa vặn liền mạch, giảm độ rung và tiếng ồn khi vận hành ở tốc độ cao.

Maitu thực hiện những biện pháp nào để đảm bảo tuổi thọ cho các thiết bị này?

Chúng tôi áp dụng các quy trình kiểm soát chất lượng nghiêm ngặt, bao gồm mài lỗ khoan chính xác và lựa chọn thép chịu lực crom có hàm lượng carbon cao. Các thiết bị của chúng tôi được lắp ráp trong môi trường được kiểm soát để ngăn ngừa ô nhiễm, đảm bảo rằng chất bôi trơn và vòng đệm mang lại hiệu suất không cần bảo trì trong thời gian dài.

Bạn có thể cung cấp các bộ phận hỗ trợ cho đường kính trục tùy chỉnh và các vật liệu đặc biệt không?

Tuyệt đối. Mặc dù chúng tôi cung cấp nhiều thông số kỹ thuật tiêu chuẩn, nhà máy của chúng tôi được trang bị máy tiện CNC và trung tâm gia công có độ chính xác cao để xử lý các thiết kế tùy chỉnh. Chúng tôi có thể sản xuất các thiết bị sử dụng nhiều vật liệu khác nhau—bao gồm cả thép không gỉ dành cho môi trường ăn mòn—dựa trên bản vẽ cụ thể và ghi chú kỹ thuật của bạn.
